Redes de comunicação ao ar livre por cabo de fibra de vidro de modo único

PE camada externa FTTH fibra óptica ADSS cabo redes de comunicação ao ar livre

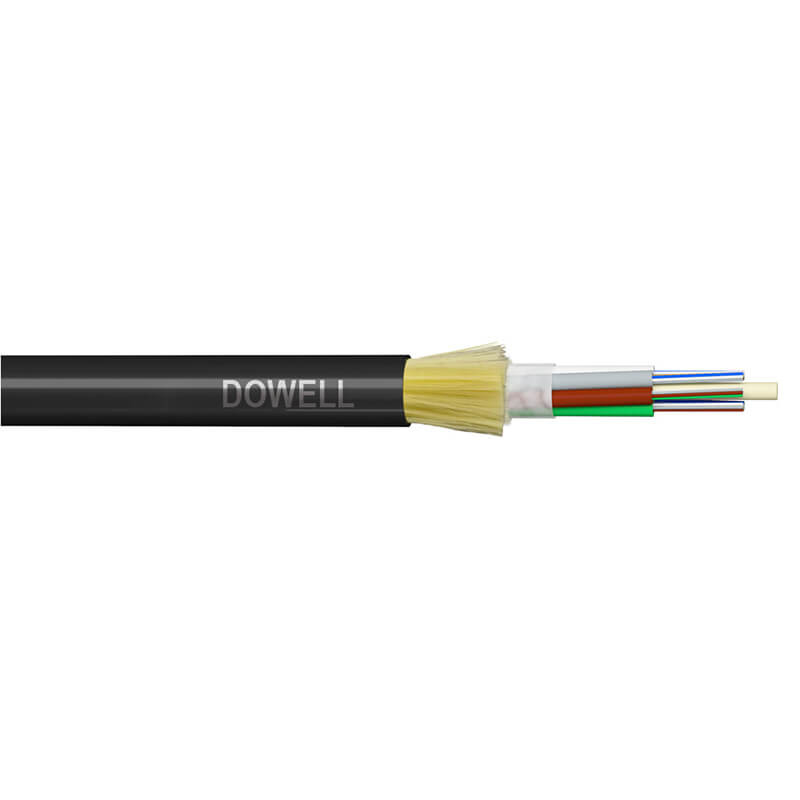

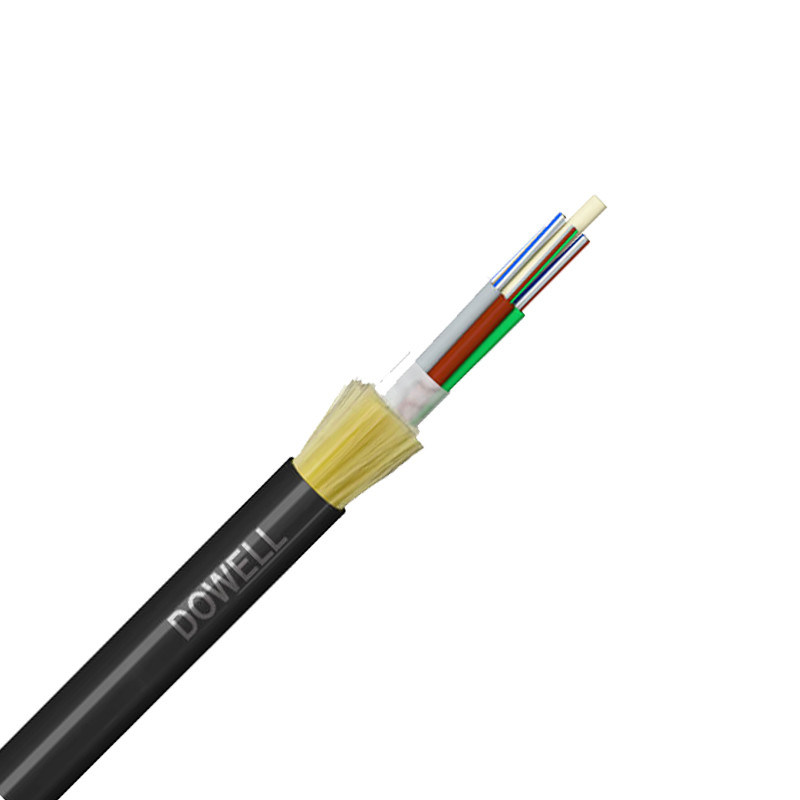

O cabo ADSS de jaqueta única é um tipo de cabo de fibra óptica autoportante totalmente dielétrico (ADSS) concebido para instalações aéreas,Especificamente para comprimentos relativamente mais curtos que variam de 50 metros a 200 metros. é comumente utilizado em várias redes de comunicação ao ar livre para fornecer transmissão e conectividade de dados de alta velocidade.Podemos personalizar o número de núcleos de cabos de fibra óptica ADSS de acordo com as necessidades do clienteO número de núcleos do cabo ADSS de fibra óptica é de 2, 6, 12,24, 48, até 144 núcleos.

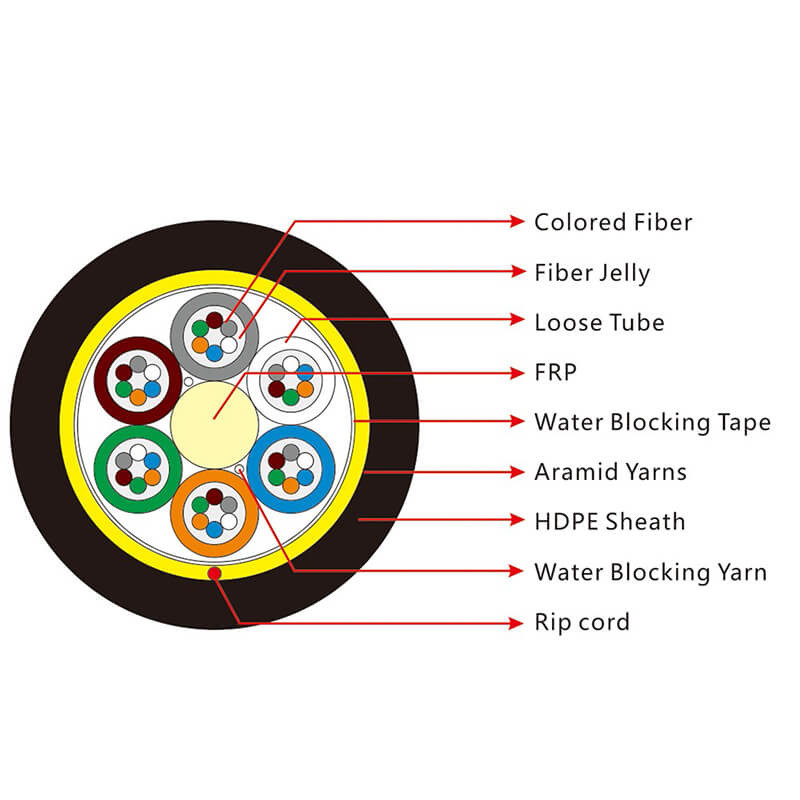

Parâmetro técnico do cabo:

Parâmetros		Especificações
Contagem de fibras		2	6	12	24	60	144
Tubos soltos	Materiais	PBT
	Fibras por tubo	2	4	4	4	12	12
	Números	1	2	3	6	5	12
Rod de enchimento	Números	5	4	3	0	1	0
Força central Membro	Materiais	FRP				PE revestido com FRP
Material de bloqueio de água		Fios de algodão
Força adicional Membro		Fabrico a partir de fibras sintéticas
Vestuário interior	Materiais	PE preto (polietileno)
	Espessura	Nomenal: 0,8 mm
Vestuário exterior	Materiais	PE preto (polietileno) ou AT
	Espessura	Nomenal: 17 mm
Diâmetro do cabo ((mm)		11.4	11.4	11.4	11.4	12.3	17.8
Peso do cabo ((kg/km)		94~101	94~101	94~101	94~101	119~127	241 ~ 252
Tensão nominal (RTS)		5.25	5.25	5.25	5.25	7.25	14.25
Tensão máxima de funcionamento (40%RTS) ((KN)		2.1	2.1	2.1	2.1	2.9	5.8
Estresse diário (15-25%RTS)		0.78~1.31	0.78~1.31	0.78~1.31	0.78~1.31	1.08~1.81	2.17~3.62
Duração máxima admissível (m)		100
Resistência ao esmagamento (N/100 mm)		Tempo curto	2200
Condições meteorológicas adequadas			Velocidade máxima do vento: 25 m/s
Radius de curvatura (mm)	Instalação	20D
	Operação	10D
Atenuação (após o cabo) ((dB/km)	Fibra SM @1310nm	≤ 0.36
	Fibra SM @1550nm	≤ 0.22

Características:

1.1 Ergação elétrica contínua

1.2 Resistência superior às marcas eléctricas com revestimento AT

1.3 Peso leve, pequeno diâmetro do cabo, gelo reduzido, impacto do vento e carga na torre

1.4 Excelentes propriedades de tracção e de temperatura

1.5 Esperança de vida até 30 anos

Aplicação:

2.1 Instalação aérea de auto-apoio

2.2 Para as linhas aéreas de energia a menos de 110 kW, é aplicada uma bainha exterior em PE.

2.3 Para as linhas aéreas de energia igual ou superior a 110 kJ, aplica-se a bainha externa AT.

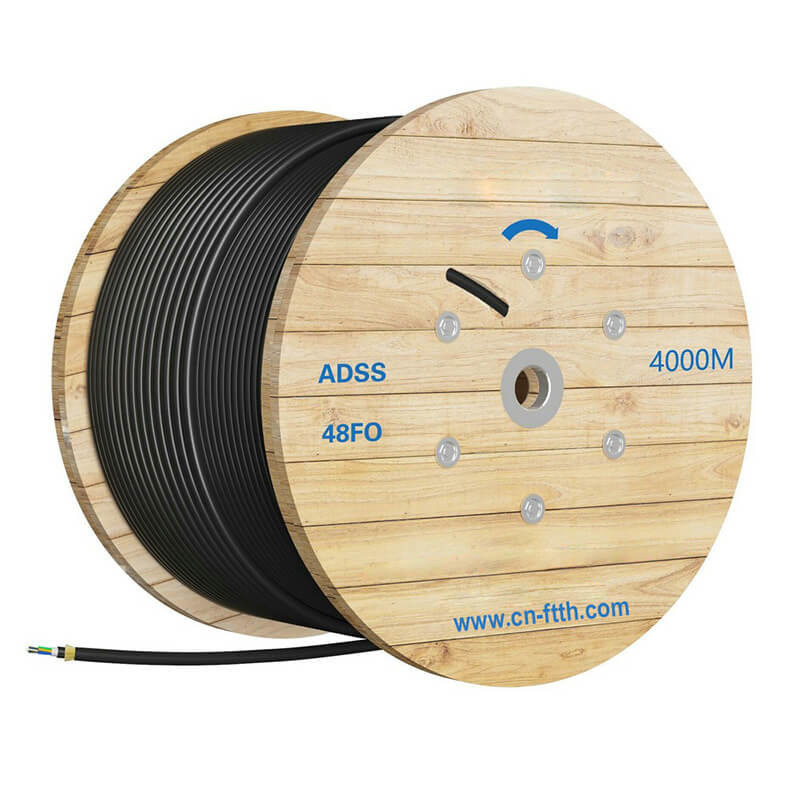

Embalagem:



Fluxo de produção:
