Todos os cabos de fibra óptica auto-suportados 2 6 12 24 48 144 núcleos

Todos os cabos aéreos auto-suportantes dielétricos 2 6 12 24 48 Até 144 núcleos

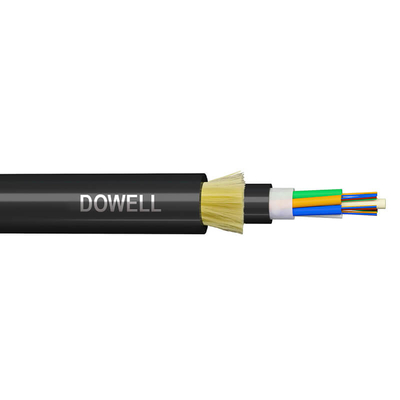

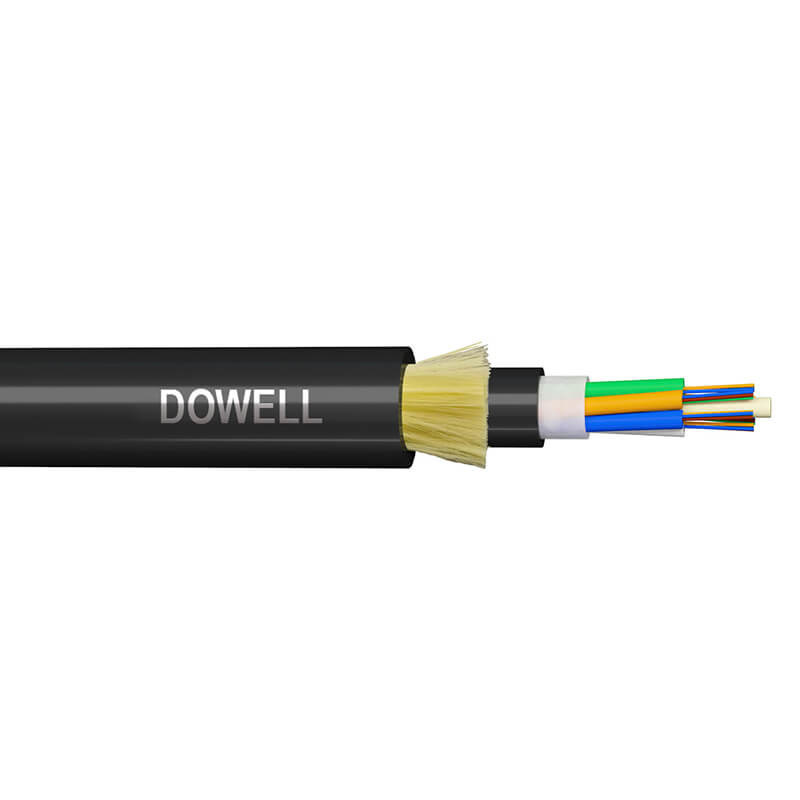

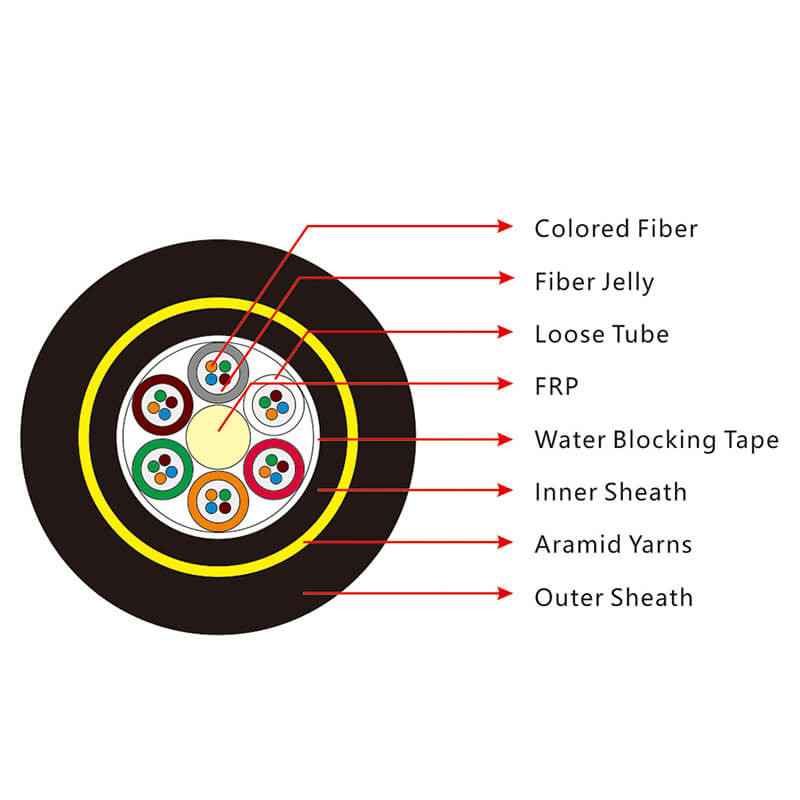

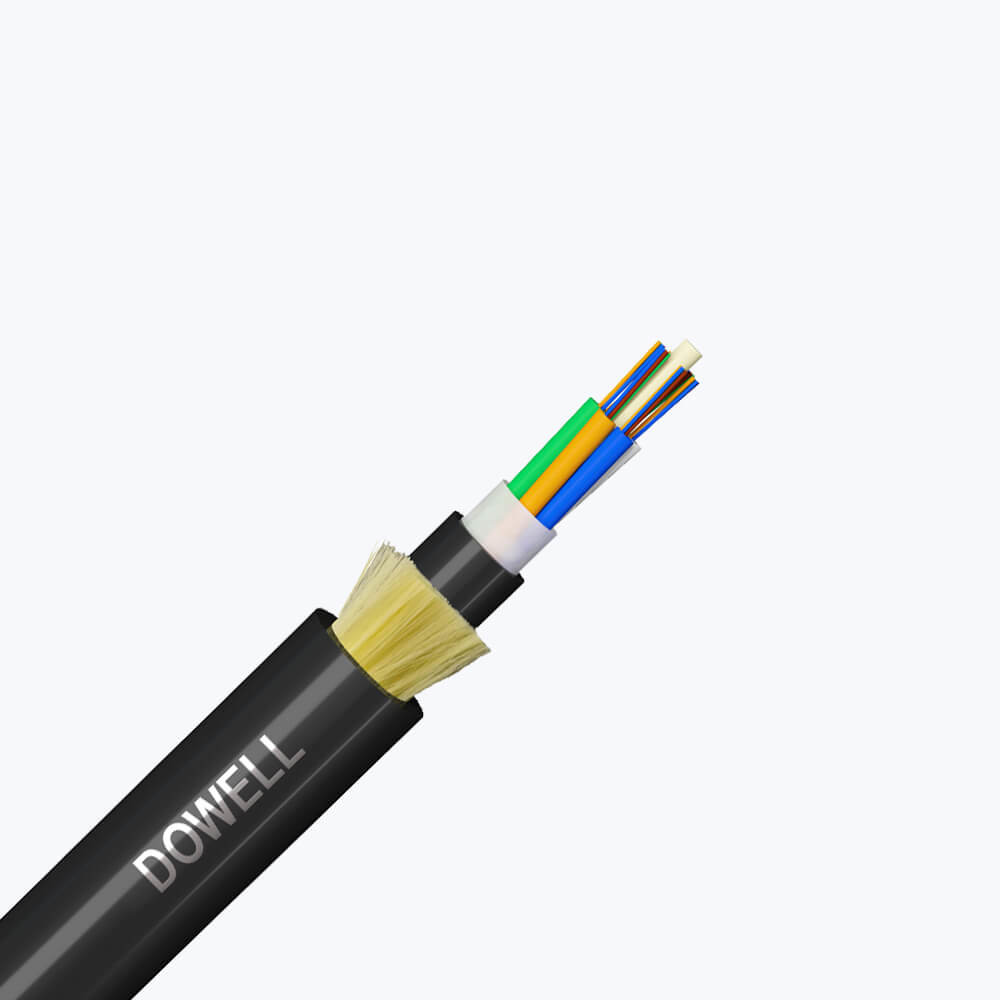

A construção do cabo aéreo autossustentável ADSS é que as fibras de 250um são posicionadas em um tubo solto que é feito de plástico de alto módulo, preenchido com um composto de enchimento resistente à água.Os tubos são preenchidos com um composto de enchimento resistente à águaO tubo (e os enchimentos) são enrolados em torno de um FRP como um elemento de resistência central não metálico num núcleo de cabo compacto e circular.é coberto por uma fina bainha interna de PEApós a camada de fios de aramida ser aplicada sobre a bainha interna como elemento de resistência, o cabo é completado com uma bainha externa de PE ou AT.

Características ópticas
Tipo de fibra
Diâmetro do campo de modo (um)	1310 nm	9.1 ± 0.5
	1550 nm	10.3 ± 0.7
Coeficiente de atenuação (dB/km)	1310 nm	≤ 0.35
	1550 nm	≤ 0.21
Atenuamento Não-uniformidade (dB)		≤ 0.05
Comprimento de onda de dispersão zero (λo) (nm)		1300-1324
Inclinação de dispersão máxima zero (Somax) (ps/nm2.km))		≤ 0.093
Coeficiente de dispersão do modo de polarização (PMDo) (ps/km)		≤ 0.2
Comprimento de onda de corte (λcc)		≤ 1260
Coeficiente de dispersão (ps/ (nm·km))	1288~1339 nm	≤ 3.5
	1550 nm	≤ 18
Índice de Refração de Grupo Efectivo (Neff)	1310 nm	1.466
	1550 nm	1.467
Características geométricas
Diâmetro do revestimento (mm)		125.0 ± 1.0
Revestimento Não circularidade ((%)		≤ 1.0
Diâmetro do revestimento (mm)		245.0 ± 10.0
Não circularidade do revestimento (%)		≤ 6.0
Erro de concentricidade do revestimento do núcleo (um)		≤ 0.8
Características mecânicas
Curling		≥ 4.0
Exercício de prova de tensão (GPa)		≥ 0,69
Força da tira de revestimento (N)	Valor médio	1.0 a 5.0
	Valor máximo	1.3~8.9
Perda de curvatura macro (dB)	Φ60mm, 100 círculos, @ 1550nm	≤ 0.05
	Φ32mm,1 Círculo, @ 1550nm	≤ 0.05

Parâmetro técnico do cabo:

Parâmetros		Especificações
Contagem de fibras		2	6	12	24	60	144
Tubos soltos	Materiais	PBT
	Fibras por tubo	2	4	4	4	12	12
	Números	1	2	3	6	5	12
Rod de enchimento	Números	5	4	3	0	1	0
Força central Membro	Materiais	FRP				PE revestido com FRP
Material de bloqueio de água		Fios de algodão
Força adicional Membro		Fabrico a partir de fibras sintéticas
Vestuário interior	Materiais	PE preto (polietileno)
	Espessura	Nomenal: 0,8 mm
Vestuário exterior	Materiais	PE preto (polietileno) ou AT
	Espessura	Nomenal: 17 mm
Diâmetro do cabo ((mm)		11.4	11.4	11.4	11.4	12.3	17.8
Peso do cabo ((kg/km)		94~101	94~101	94~101	94~101	119~127	241 ~ 252
Tensão nominal (RTS)		5.25	5.25	5.25	5.25	7.25	14.25
Tensão máxima de funcionamento (40%RTS) ((KN)		2.1	2.1	2.1	2.1	2.9	5.8
Estresse diário (15-25%RTS)		0.78~1.31	0.78~1.31	0.78~1.31	0.78~1.31	1.08~1.81	2.17~3.62
Duração máxima admissível (m)		100
Resistência ao esmagamento (N/100 mm)		Tempo curto	2200
Condições meteorológicas adequadas			Velocidade máxima do vento: 25 m/s
Radius de curvatura (mm)	Instalação	20D
	Operação	10D
Atenuação (após o cabo) ((dB/km)	Fibra SM @1310nm	≤ 0.36
	Fibra SM @1550nm	≤ 0.22

Aplicação:

Instalação aérea auto-sustentável

Para as linhas aéreas de energia a menos de 110 kW, aplica-se uma bainha externa em PE.

Para as linhas aéreas de energia igual ou superior a 110 km, aplica-se a bainha externa AT

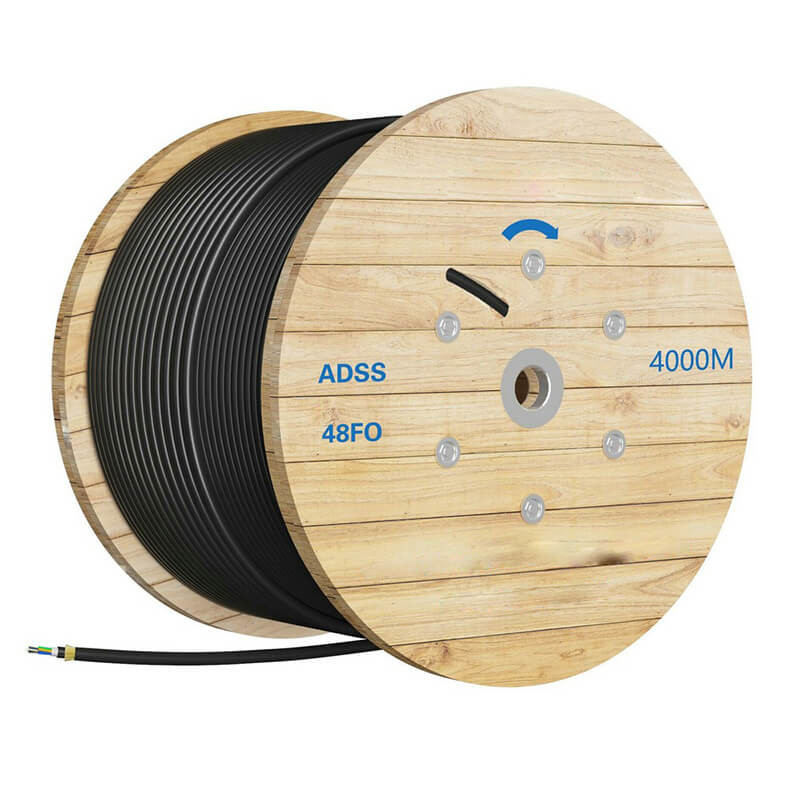

Embalagem:



Fluxo de produção:
