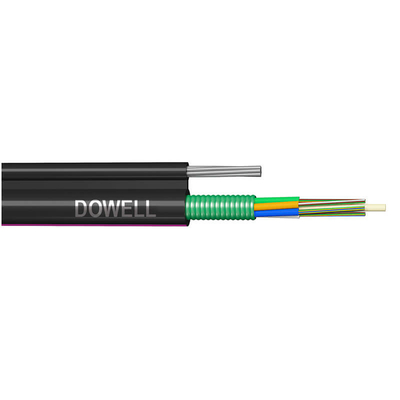

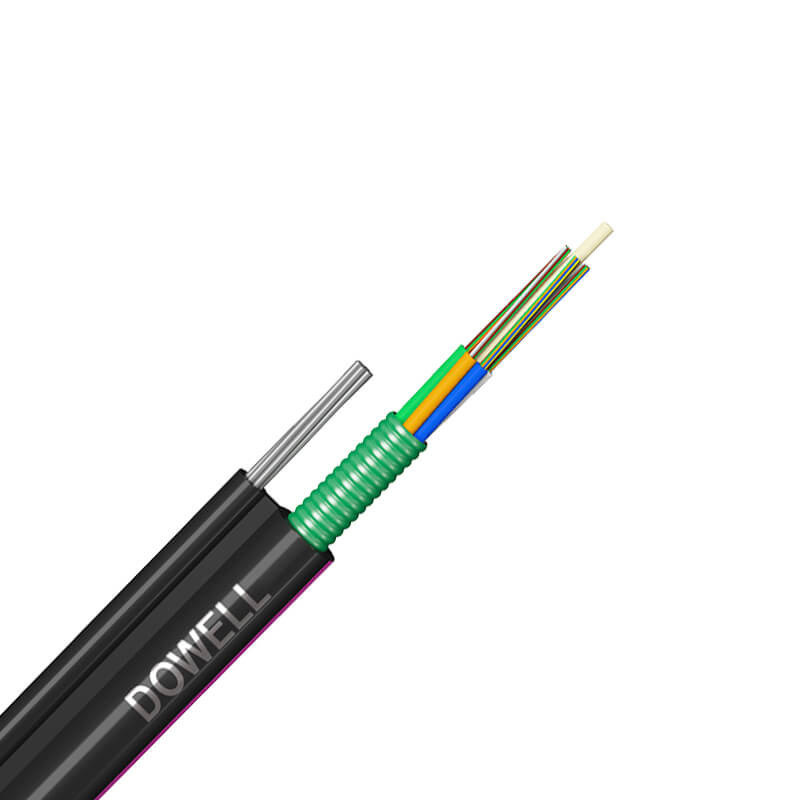

GYXTC8S Figura 8 Cabos de fibra G652D G675A1 G657A2 Para comunicação de rede

Figura 8 Cabos de fibra de vidro GYXTC8S para comunicação de rede

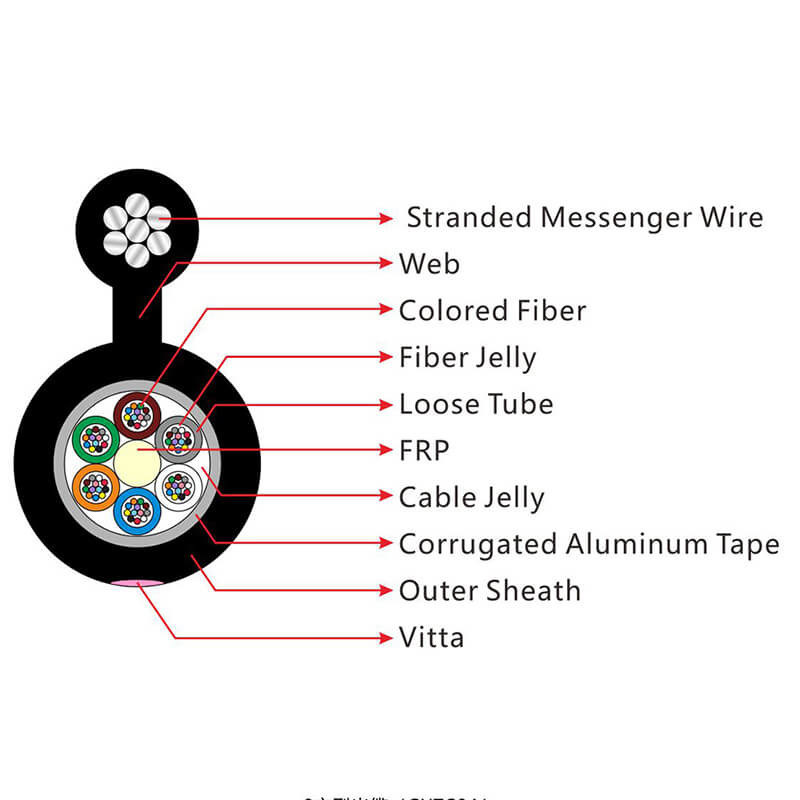

As fibras são colocadas em um tubo solto feito de plástico de alto módulo.Os tubos (e preenchimentos) são enrolados em torno do membro de força em um núcleo de cabo compacto e circularApós o PSP ser aplicado ao redor do núcleo do cabo, esta parte do cabo A, acompanhada dos fios enrolados enquanto parte de suporte, é completada com uma bainha de polietileno (PE) para formar a estrutura da figura 8.Este tipo de cabo é especificamente aplicado para instalações aéreas autoportantes.

Características ópticas:

Parâmetros técnicos:

Tipo de cabo	Fibras Contagem	Tubos Diâmetro	Enchimento Rodas	Cabos Diâmetro mm	Tensile Força Long/Short Prazo N	Esmagar Resistência Long/Short Prazo N/100m	Radius de dobra Estática/dinâmica mm
GYTFC8S-6	6	- Uma e meia.0	4	5.4 x 8.6-15.0	1000/3000	300/1000	10D/20D
GYFTC8S-12	12	- Uma e meia.0	3	5.4 x 8.6-15.0	1000/3000	300/1000	10D/20D
GYFTC8S-24	24	2/2.0	1	5.4 x 8.6-15.0	1000/3000	300/1000	10D/20D
GYFTC8S-48	48	Quatro e meio.0	1	5.4*9.8-16.5	1000/3000	300/1000	10D/20D
GYFTC8S-72	72	6/2.0	0	5.4*10.8-17.5	1000/3000	300/1000	10D/20D
Tubos soltos		Materiais	PBT		Cores	Espectro padrão
Sistema de bloqueio de água		Materiais	fita adesiva anti-água / gel de enchimento
Armadura		Materiais	Tela de aço ondulado
Membro da força central		Materiais	FRP		Tamanho	1.4mm ((6-48)/2.0mm ((72-144)
Membro da força mental		Materiais	Fios de aço enrolados		Tamanho	7 1,0 mm
Galo		Materiais	PE		Tamanho	2.0*1,5 mm
Outsheath		Materiais	PE		Cores	Negro

Características:

1.1 Bom desempenho mecânico e de temperatura.

1.2 Tubos soltos de alta resistência resistentes à hidrólise.

1.3 Um composto especial de enchimento dos tubos assegura uma protecção crítica das fibras.

1.4 Resistência e flexibilidade ao esmagamento.

1.5 PE protege o cabo da radiação ultravioleta.

Aplicação:

2.1 Adequado para o método de colocação por conduta aérea.

2.2 Adotado para distribuição no exterior.

2.3 Comunicações de rede de longa distância e de área local.

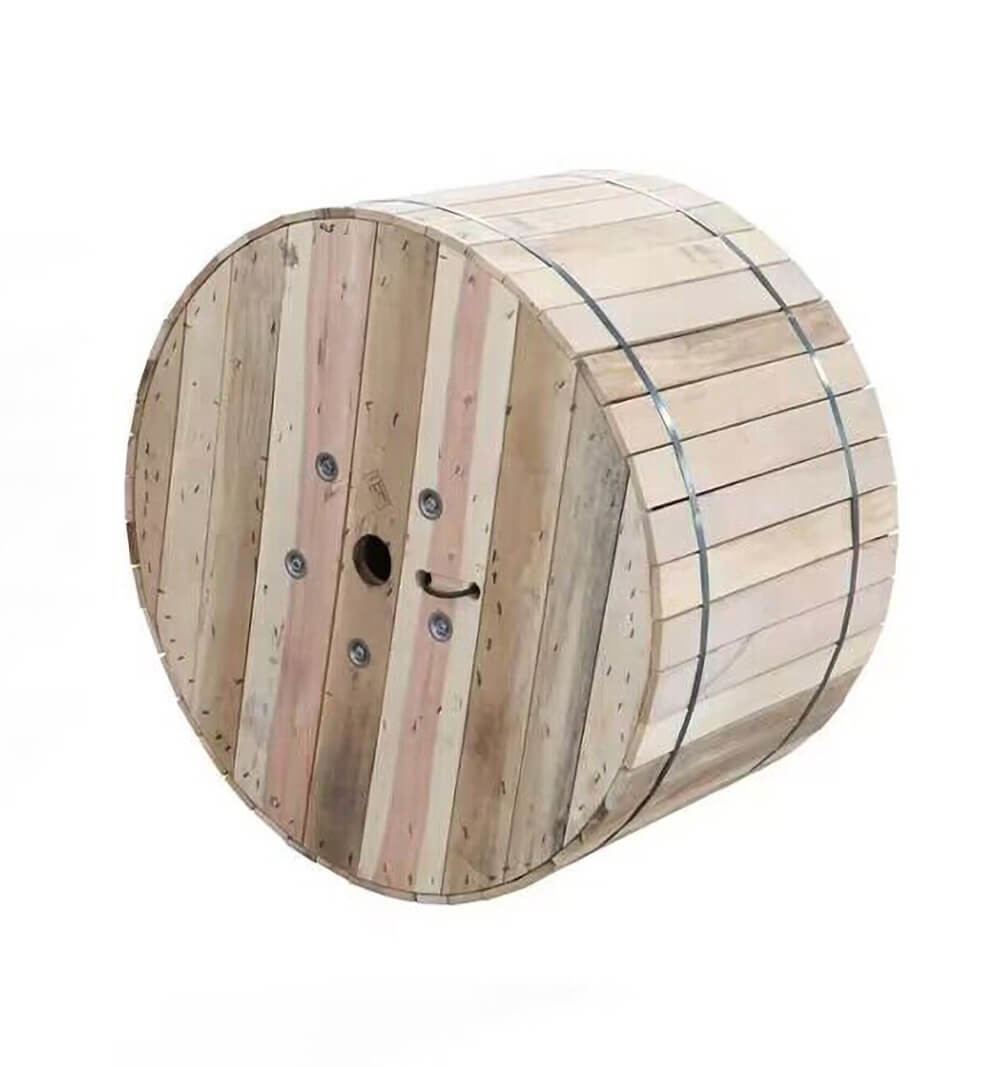

Embalagem:

Fluxo de produção:
