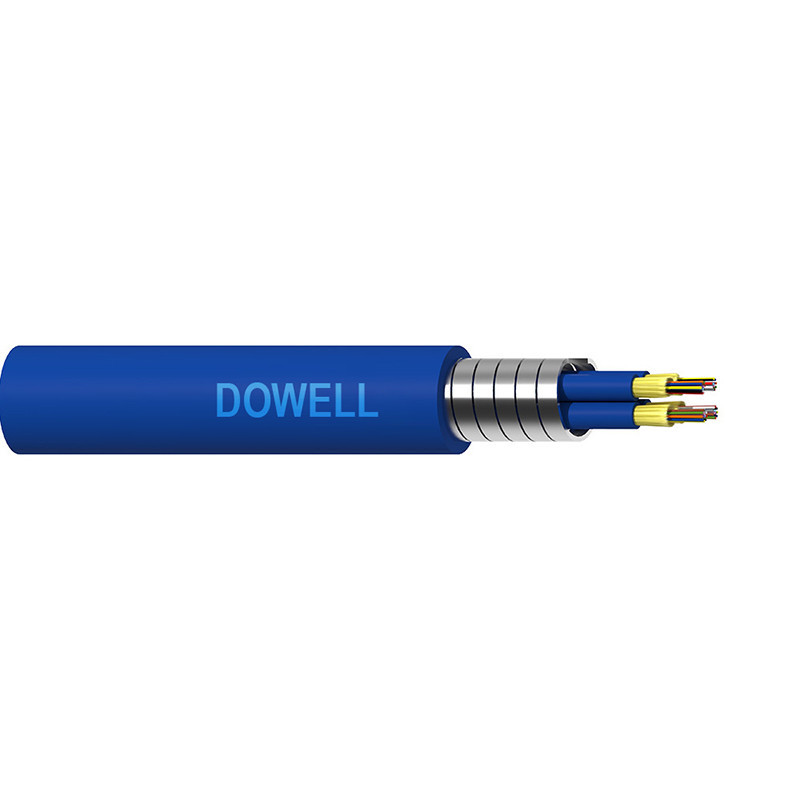

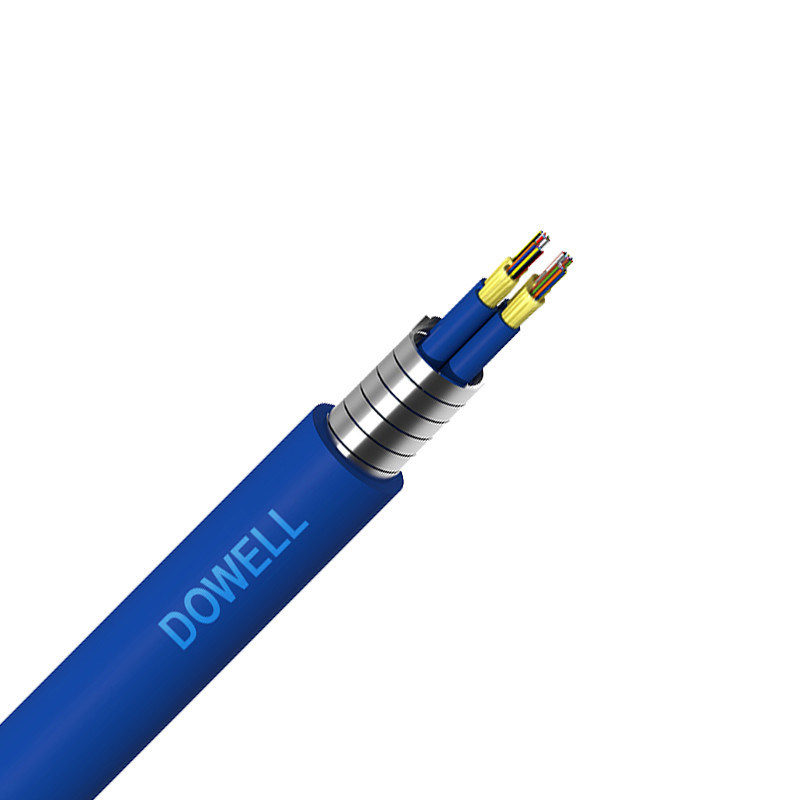

Cabos ópticos blindados para interiores com vários núcleos 24F 48F GJASFKV G652D G657A

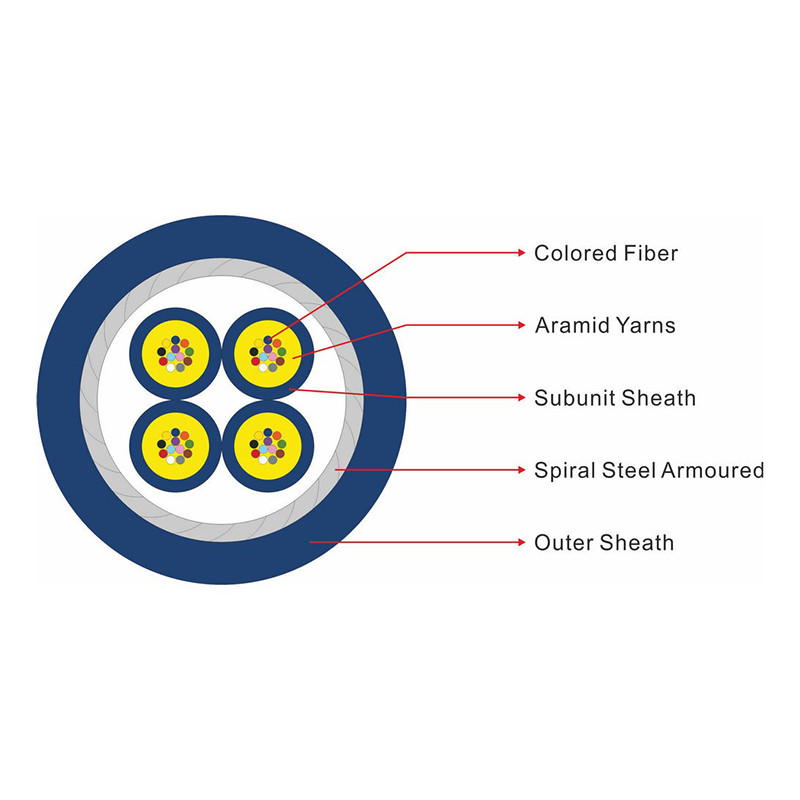

GJASFKV Cable de fibra óptica blindada multi-núcleo para interiores é a fibra de aramida multi-filamento reforçada com uma superfície de fibra óptica mini ф250μm de feixe multi-núcleo.Uma jaqueta interna de PVC ou LSZH é extrudida na superfície de filamentos como uma subunidade, e a subunidade de feixe multi-núcleo é torcida em um círculo Na sua camada exterior enrolar uma camada de armadura de arame de aço, armadura de arame de aço aplicado uma pequena quantidade de aramida,em seguida, revestimento externo de PVC ou LSZH extrudido.
Características ópticas:
| |
|
G.652 |
G.657 |
50/125um |
62.5/125um |
Atenuação
(+ 20) |
@850nm |
|
|
≤ 3,0 dB/km |
≤ 3,0 dB/km |
| @1300nm |
|
|
≤ 1,0 dB/km |
≤ 1,0 dB/km |
| @1310nm |
≤ 0,36 dB/km |
|
|
|
| @1550nm |
≤ 0,22 dB/km |
≤ 0,23 dB/km |
|
|
| Largura de banda |
@850nm |
|
|
≥ 500 Mhz.km |
≥ 500 Mhz.km |
| Classe A 850 nm |
@1300nm |
|
|
≥ 1000 Mhz.km |
≥ 600 Mhz.km |
| Abertura numérica |
|
|
0.200±0.015NA |
0.275±0.015NA |
| Comprimento de onda de corte do cabo |
≤ 1260 nm |
≤ 1480 nm |
|
|
Parâmetros técnicos:
| Tipo de cabo |
Contagem de fibras |
Subunidade
Exterior
Diâmetro
mm |
Cabos
Diâmetro
mm |
Cabos
Peso
Kg/km |
Tensile
Força
Long/Short
Prazo N |
Esmagar
Resistência
Long/Short
Prazo N/100m |
Radius de dobra
Estática/dinâmica
mm |
| GJFJV+SV |
24 |
7 |
5 |
64 |
300/750 |
200/1000 |
20D/10D |
| GJFJV+SV |
48 |
10 |
6 |
100 |
300/750 |
200/1000 |
20D/10D |
Características:
1.1 Cabos em miniatura, reforçados com aramida de alta resistência, material de proteção de camisa de alto desempenho.
1.2 O raio de curvatura é pequeno, leve, macio, flexível e fácil de seguir.
1.3 Armaduras de arame plano para melhorar a compressão do cabo óptico e a sua capacidade anti-rato.
1.4 Possuir um bom desempenho mecânico e ambiental.
1.5 Vestuário exterior retardador de chama ou não retardador de chama para proporcionar uma boa protecção de segurança.
Aplicação:
2.1 Vários produtos de ligação convencionais.
2.2 Equipamento de comunicação óptica, painéis ópticos, fibra para o computador e outras luzes.
2.3 Conexão óptica de equipamentos ópticos, instrumentos ópticos, etc.
2.4 Cablagem horizontal interior, cablagem vertical no interior do edifício; rede LAN, ligação de pontos de informação múltiplos.
2.5 Distâncias longas, exterior, cablagem de edifícios, ligação óptica híbrida óptica de tronco.
2.6 A espinha dorsal do cabo traseiro, acesso ao equipamento no interior do edifício.
2.7 Pequeno espaço de instalação e cablagem ocasional.

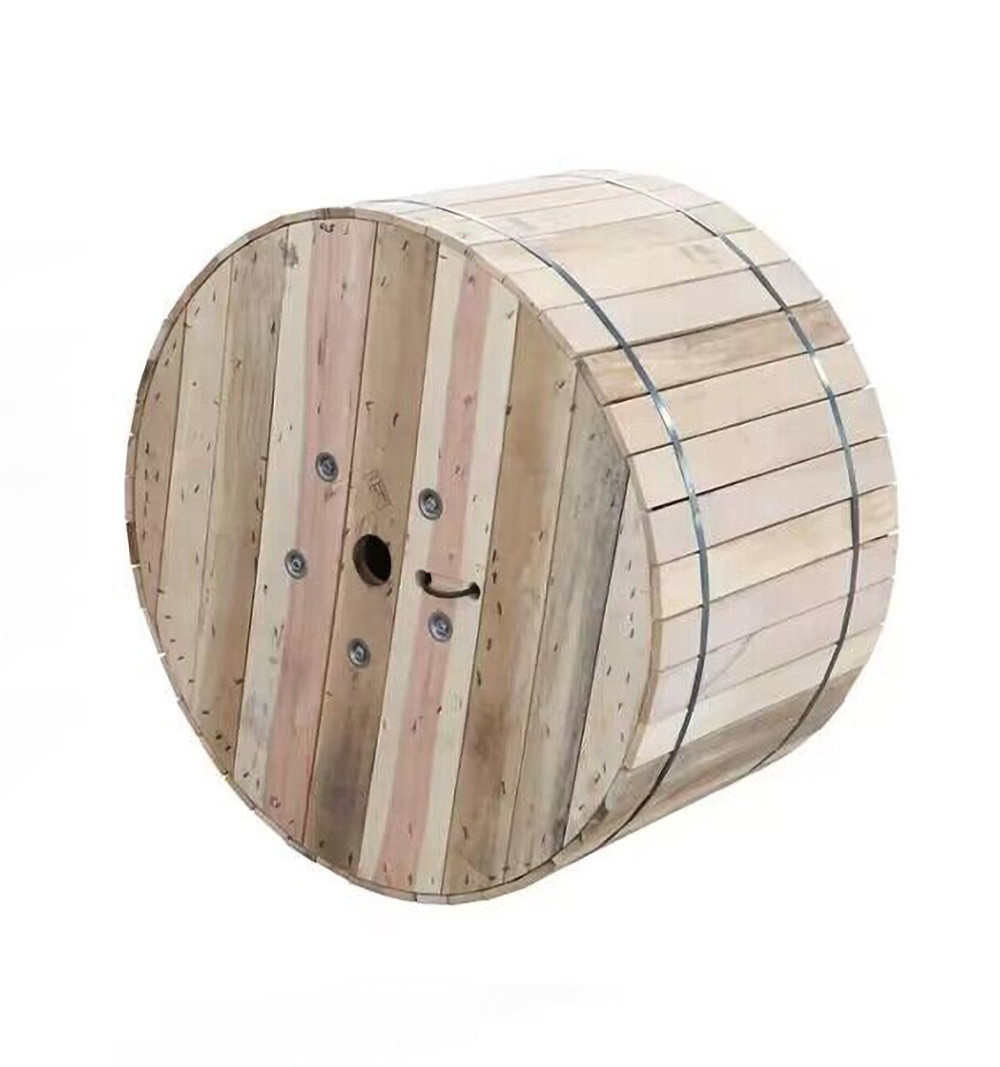

O nosso pacote:
Fluxo de produção:
