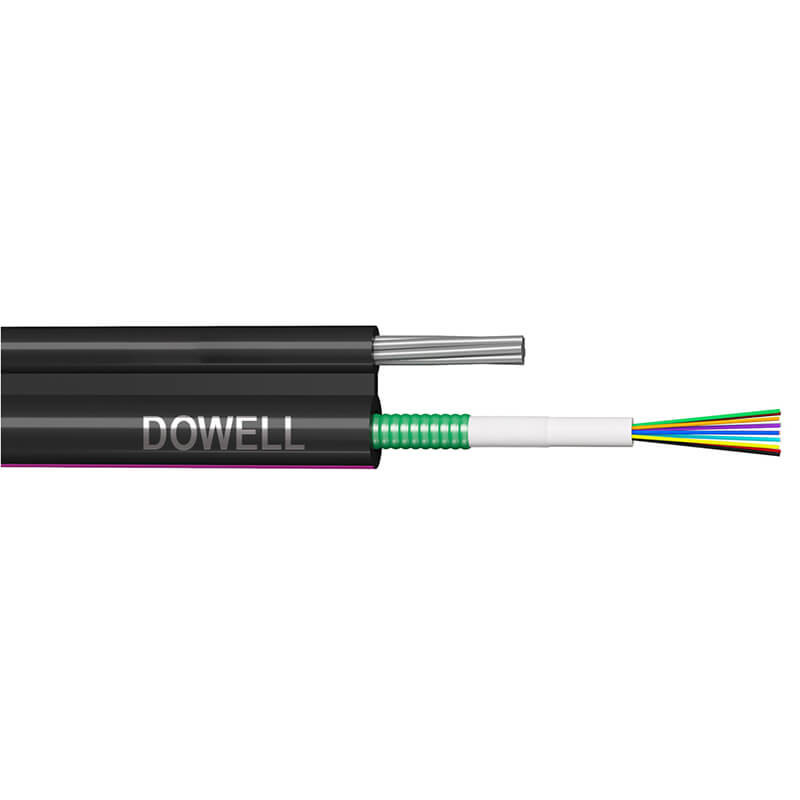

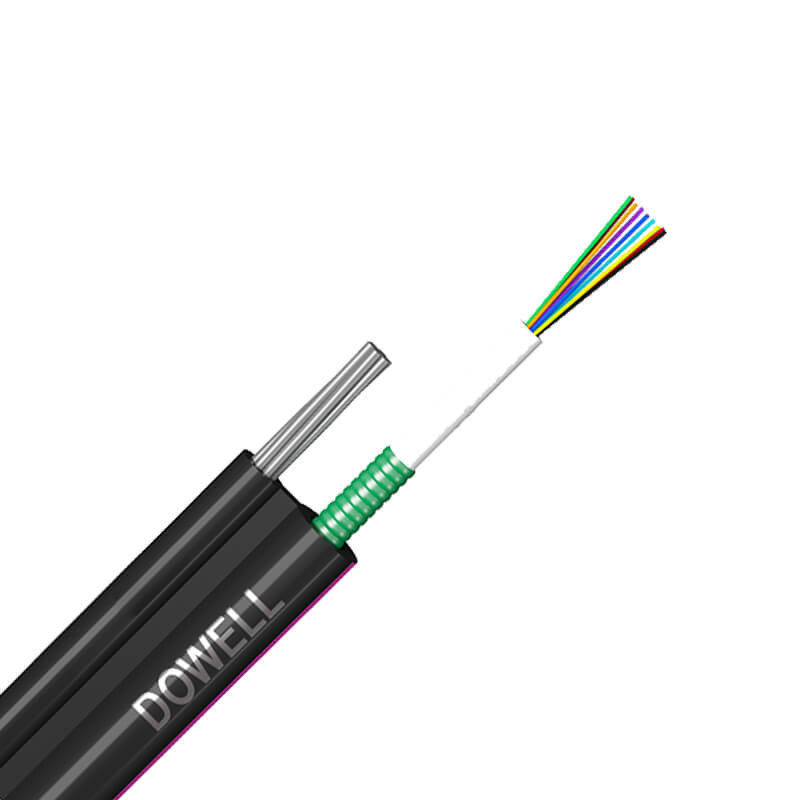

Figura 8 Tubos centrais Multimodo Fibra de Cabo 12 Núcleo SingleMode para redes FTTH FTTX

Figura 8 Cable óptico de tubo central de modo único de 12 núcleos para redes FTTH FTTX

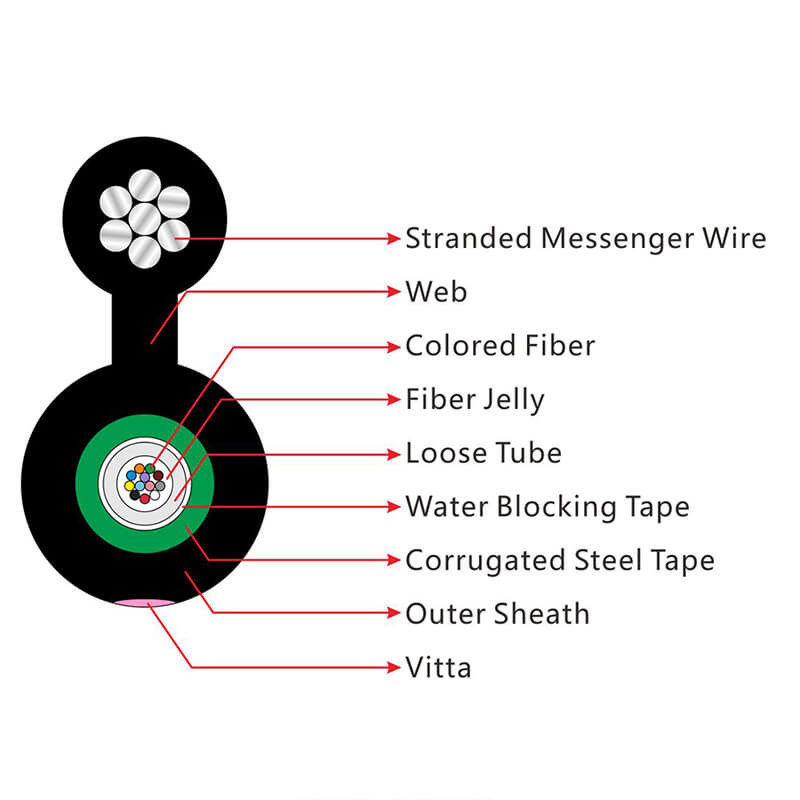

GYXTC8S figura 8 cabo de fibra óptica, fibras monomodo / multimodo são posicionadas no tubo solto, que é feito de materiais plásticos de alto módulo e preenchido com composto de arquivamento.O PSP é aplicado longitudinalmente ao redor do tubo solto. e os materiais que bloqueiam a água são distribuídos em intersticios.Esta parte do cabo acompanhada dos fios de cadeia como parte de suporte é completada com uma bainha de PE para ser uma estrutura de figure-8.

Características ópticas:

Parâmetros técnicos:

Fibras SM	Tipo de fibra	G652D / G657A	MFD	8 6 9,8um
	Diâmetro do revestimento	125±0,7um	Não circularidade do revestimento	≤ 0,7%
	Diâmetro do revestimento	242 ± 7um	Cor de fibras	Espectro padrão
Membro da força	Materiais	Fios de aço	Diâmetro	7*1,0 mm/1 6 mm
Tubos soltos	Materiais	PBT	Diâmetro	2.2 0 1 mm
Armadura	Materiais	Tela de aço ondulado
Sistema de bloqueio de água	Materiais	Tela anti-água
Capa exterior	Materiais	MDPE
	Diâmetro	3.8 mmx7.5 mm ((± 0.4) -12.5 mm (± 1)
Resistência à tração	A longo prazo ((N)	600N	Curto prazo	1500 N
Carga de esmagamento	A longo prazo ((N)	300N/100mm	Curto prazo	1000N/100mm
Radius de curvatura	Dinâmica	160N	Estática	80N

Características:

1.1 A elevada resistência à tração dos fios de cadeia satisfaz a exigência de auto-sustentamento.

1.2 Bom desempenho mecânico e de temperatura

1.3 Tubos soltos de alta resistência resistentes à hidrólise

1.4 Um composto especial de enchimento de tubos assegura uma protecção crítica das fibras

1.5 São tomadas as seguintes medidas para garantir a estanqueidade do cabo:

1.6 Compostos de enchimento de tubos soltos

1.7 Enchimento do núcleo do cabo a 100%

1.8 fita de aço resistente à humidade

Aplicação:

2.1 Rede óptica de alto desempenho em funcionamento

2.2 Rotas ópticas de alta velocidade em edifícios (FTTX)

2.3 Todos os tipos de cabos de fibra com estruturas diferentes

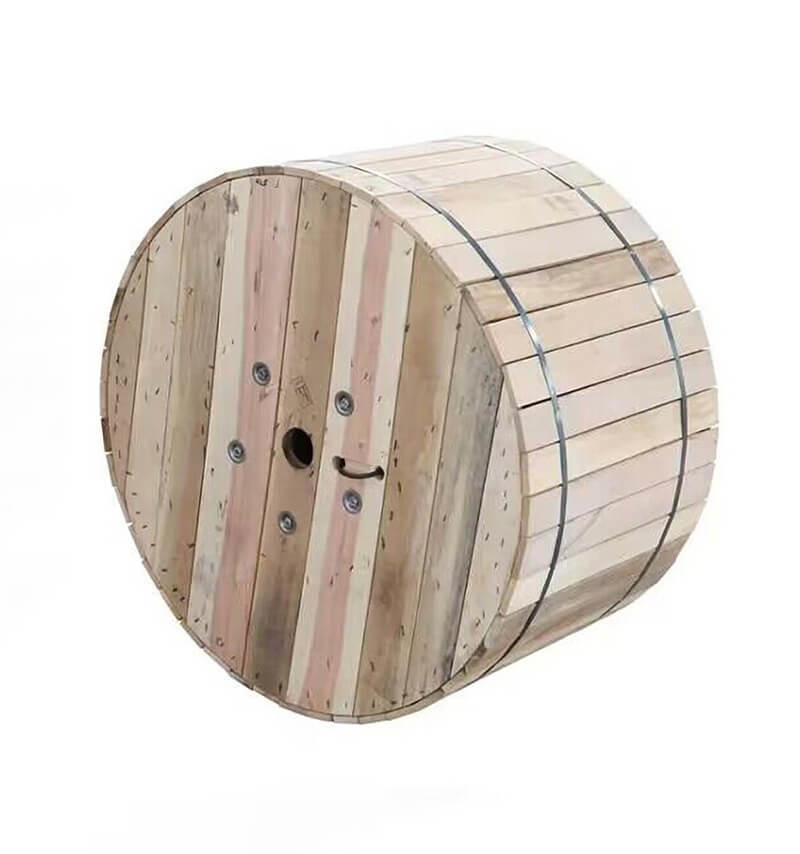

Embalagem:
