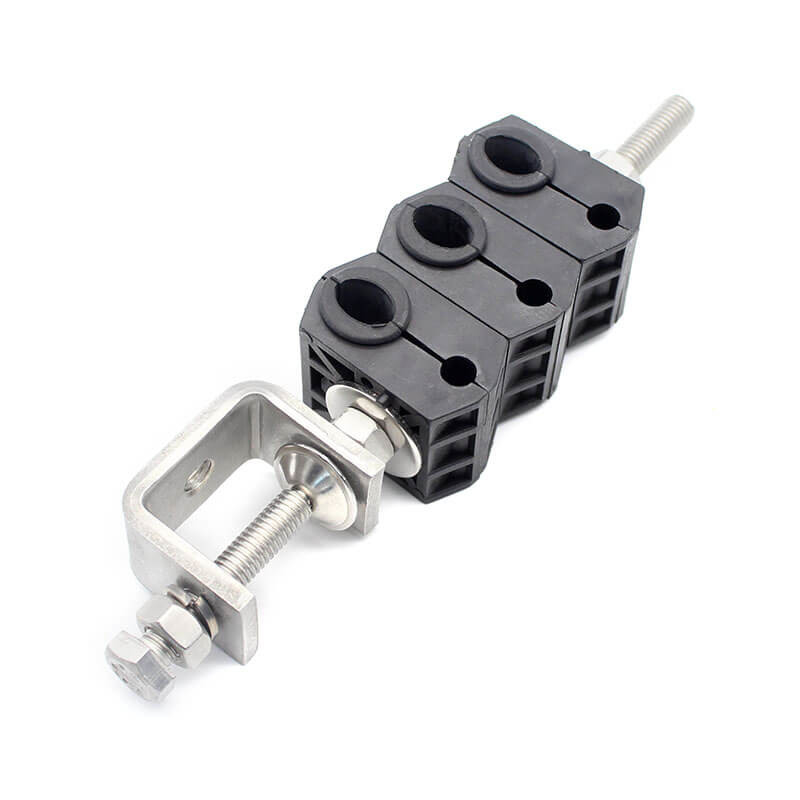

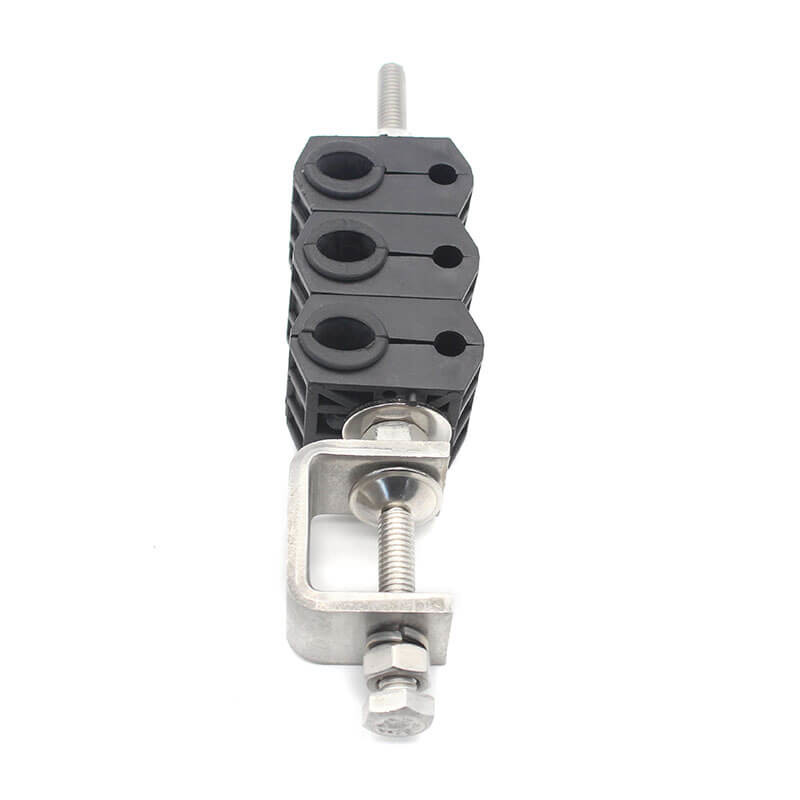

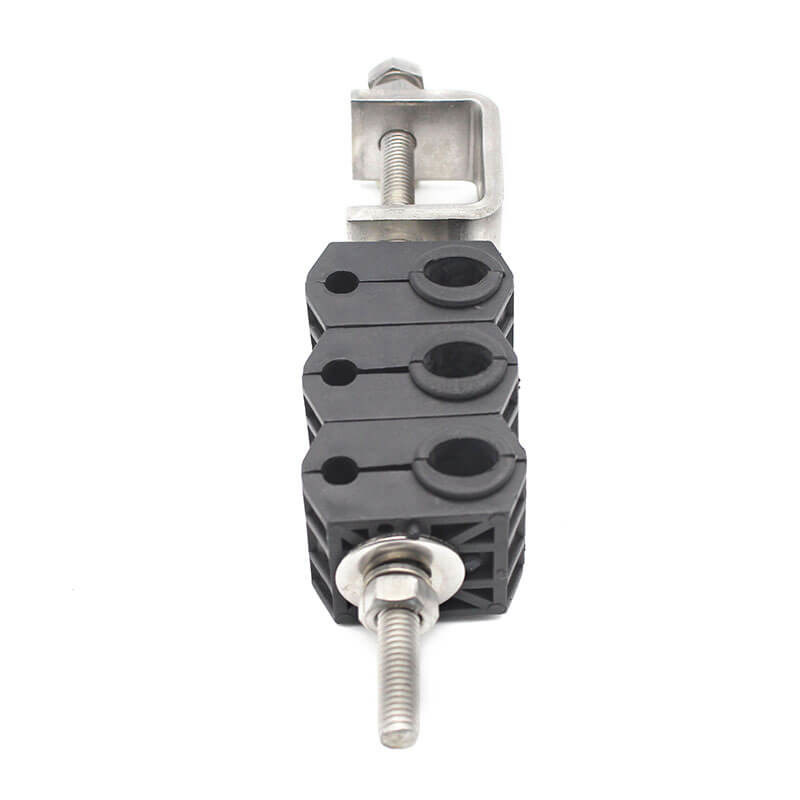

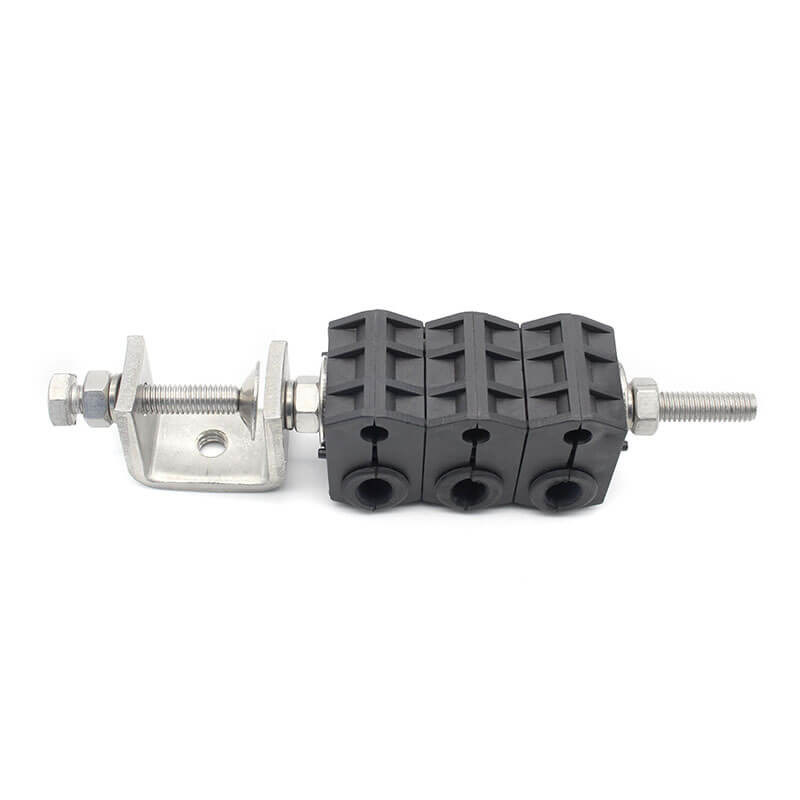

HUAWEI Grampos de alimentação de fibra óptica de manga de borracha para uso exterior

Instalação:

1.1 Desaparafuse o parafuso especial do suporte em C até que a distância do anel seja maior que a espessura de um lado do ferro angular. E então aperte o parafuso especial M8;(Torque de referência: 15Nm)

1.2 Por favor, retire a porca da haste roscada e solte o clip plástico;

1.3 Separe a abraçadeira plástica, insira o cabo de fibra de φ7mm ou φ7,5mm no pequeno orifício da abraçadeira plástica, insira o cabo de 3,3 mm² ou 4 mm²no orifício do tubo de borracha preto na abraçadeira plástica. Remova o tubo de borracha da abraçadeira plástica para o cabo de 6 mm² ou 8,3 mm² e insira o cabo no orifício da abraçadeira plástica (figura à direita);

1.4 Trave todas as porcas no final. (torque de referência da porca de travamento M8 para abraçadeira: 11Nm)

Aplicação:
