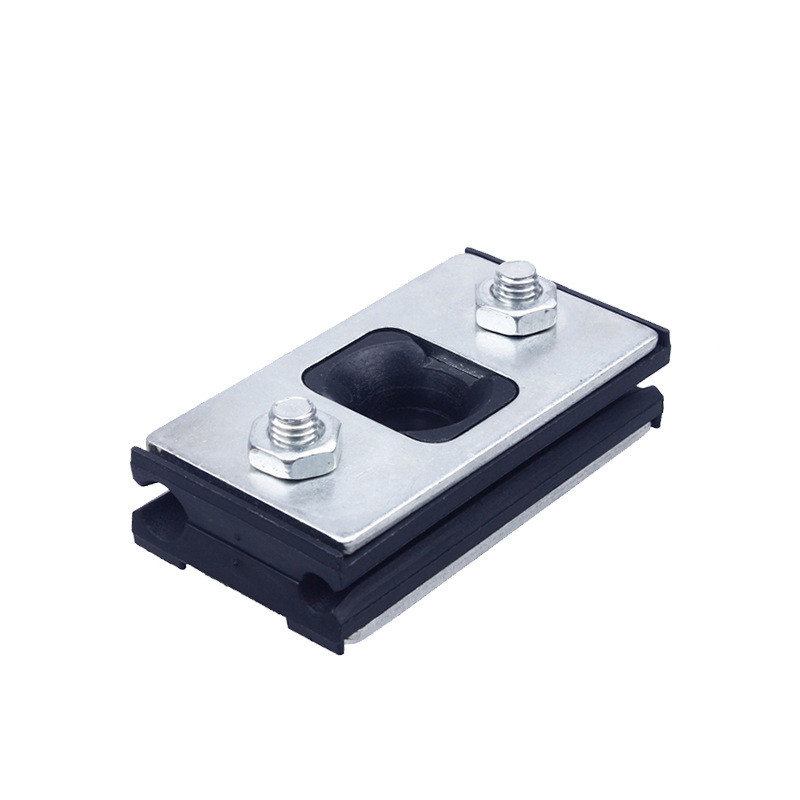

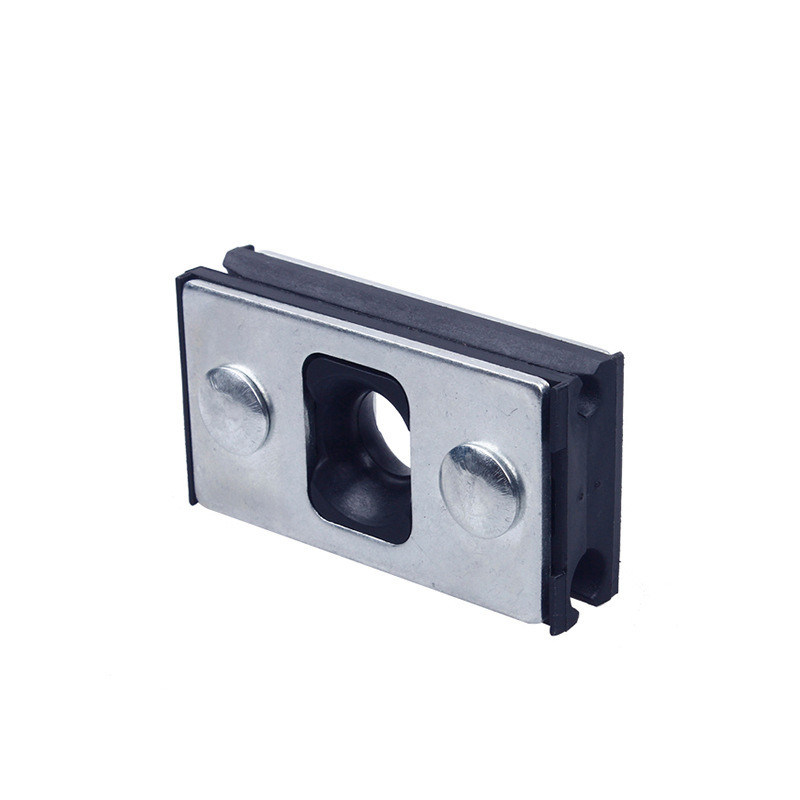

ADSS Figura-8 Apertador de suspensão de cabo para montagem de poste no gancho

Braçadeiras de Suspensão Para Cabo Figura-8

As braçadeiras de suspensão são projetadas para fornecer uma suspensão articulada para cabos figura-8 com mensageiro de aço ou dielétrico isolado em redes de acesso com vãos de até 90m. Seu design patenteado exclusivo foi desenvolvido para oferecer um encaixe universal que cobre todos os casos de suspensão em postes de madeira, metal ou concreto. Com ranhuras retas e um sistema reversível, essas braçadeiras são compatíveis com mensageiros de diâmetros de 3 a 7mm e 7 a 11mm.

Especificação:

Características:

1.1 Cobre todos os tamanhos de mensageiro de 3 a 11mm
1.2 Atua como um fusível para evitar danos ao cabo em caso de sobrecarga vertical anormal (árvore, acidente de carro...)
1.3 Isolamento dielétrico de 4kV entre o mensageiro do cabo e o poste/braçadeira
1.4 Orifício central permitindo a instalação em ganchos para fornecer um ponto de suspensão flexível e dar proteção extra contra vibrações induzidas pelo vento
Instalação:

2.1 Em um parafuso de gancho: A braçadeira pode ser instalada em um parafuso de gancho de 14mm ou 16mm em postes de madeira perfuráveis. O comprimento do parafuso de gancho depende do diâmetro do poste.

2.2 Em um suporte de poste com parafuso de gancho: A braçadeira pode ser instalada em postes de madeira, postes de concreto redondos e postes metálicos poligonais usando um suporte de suspensão CS, um parafuso de gancho BQC12x55 e 2 abraçadeiras de poste 20 x 0,4mm ou 20 x 0,7mm.

Aplicação:

3.1 Projetado para dutos com um conjunto de dutos em forma de figura-8 com mensageiro de Plástico Reforçado com Fibra (FRP).
