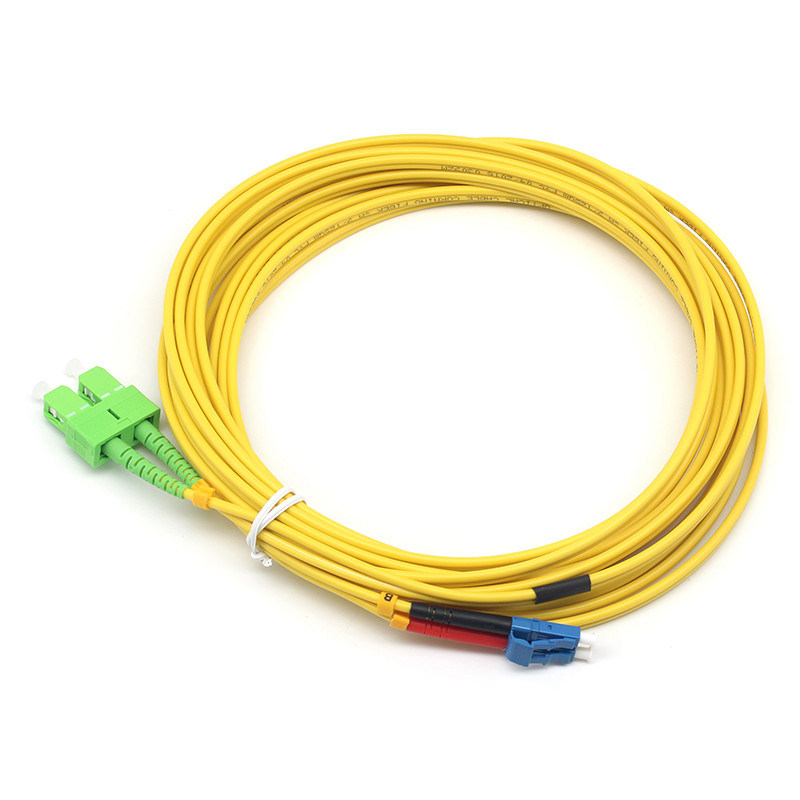

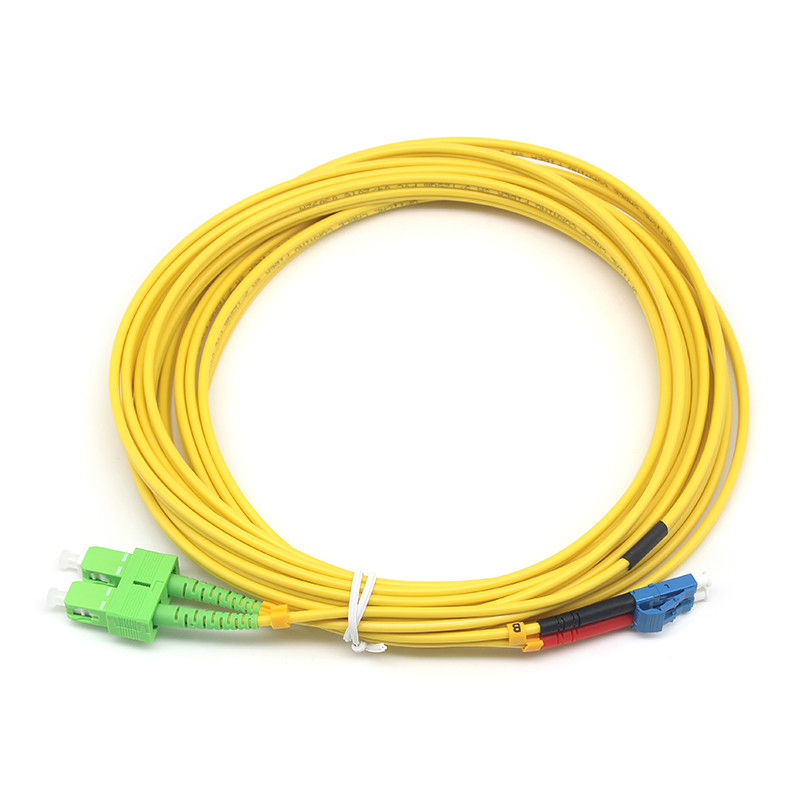

Duplex SC APC para LC UPC SM Fibra Ótica
Os patchcords de fibra óptica são componentes para ligar equipamentos e componentes em redes de fibra óptica.Existem muitos tipos de acordo com diferentes tipos de conector de fibra óptica, incluindo FC SV SC LC ST E2000N MTRJN MPO etc.. com modo único ((9/125um) e multimodo (50/125 ou 62.5/125). Material da jaqueta de cabo pode ser PVC, LSZH; OFNR, OFNP etc. Existem fibras simples, duplex, multi, fita ventilador e fibra de fecho.
Especificações:
| Parâmetro |
Unidade |
Modo |
PC |
UPC |
APC |
| Tipo |
| Perda de inserção |
dB |
SM |
< 0.3 |
< 0.3 |
< 0.3 |
| MM |
< 0.3 |
< 0.3 |
|
| Perda de retorno |
dB |
SM |
> 50 |
> 50 |
> 60 |
| MM |
> 35 |
> 35 |
|
| Repetitividade |
dB |
Perda adicional < 0,1 dB, perda de retorno < 5 dB |
| Intercambiáveis |
dB |
Perda adicional < 0,1 dB, perda de retorno < 5 dB |
| Tempo de ligação |
vezes |
> 1000 |
| Temperatura de funcionamento |
°C |
-40 C- +75 C |
| Temperatura de armazenamento |
°C |
-40 C- +85 C |
Características:
1. Tipos de fibras:
1.1 Monomodo (SMF):Projetados para transmissão de longa distância (até 100+ km), normalmente utilizando um diâmetro de núcleo/revestimento de 9/125μm.
1.2 Multimodo (MMF):Utilizado para distâncias mais curtas (até 500 m2km), com tamanhos comuns de núcleo de 50/125 μm ou 62,5/125 μm.
2. Tipos de conectores:
2.1 LC (conector de luz):Pequeno fator de forma, popular em aplicações de alta densidade.
2.2 SC (conector de assinante):Design push-pull, comumente usado em datacoms e telecomunicações.
2. O que é?3FC (conector da ferrule):Tipo de parafuso, usado frequentemente em ambientes de vibração elevada.
2. O que é?4ST (Straight Tip): estilo baioneta, usado em redes mais antigas.
2.5 MTP/MPO: Conectores multifibras para ligações de alta capacidade (por exemplo, fibras 12/24).
3. Tipos poloneses
3.1 APC (Angled Physical Contact): 8° em ângulo da face final para um mínimo de reflexo traseiro (~-65dB).
3.2 UPC (Ultra Physical Contact): Perda de reflexão mais elevada (~-55 dB).
3.3 PC (Contacto Físico): ligeiramente arredondado para reduzir os espaços de ar.
4- Cable Jacketing:
4.1 Simplex: fibra única, cabo único.
4.2 Duplex: duas fibras (muitas vezes para Tx/Rx).
4.3 Blindados: reforçados para ambientes adversos.
4.4 Insensibilidade à curvatura (BI): resistente a curvas apertadas.
Aplicação:
5.1 Rede de telecomunicações
5.2 Rede de banda larga de fibra
5.3 Sistema CATV
5.4 Sistema LAN e WAN
5.5 FTTP
Fluxo de produção:

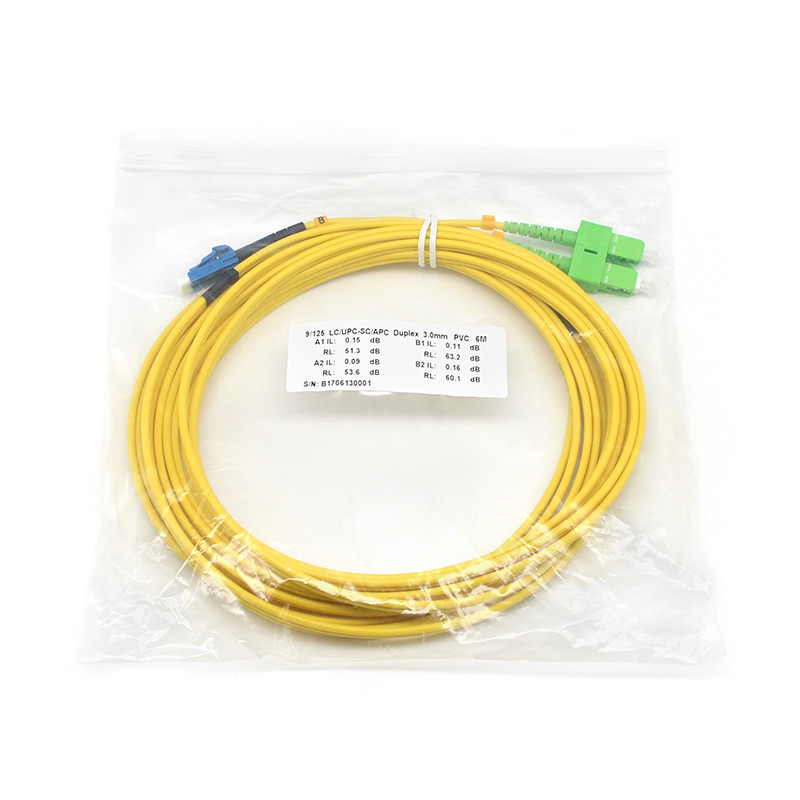

O nosso pacote:
