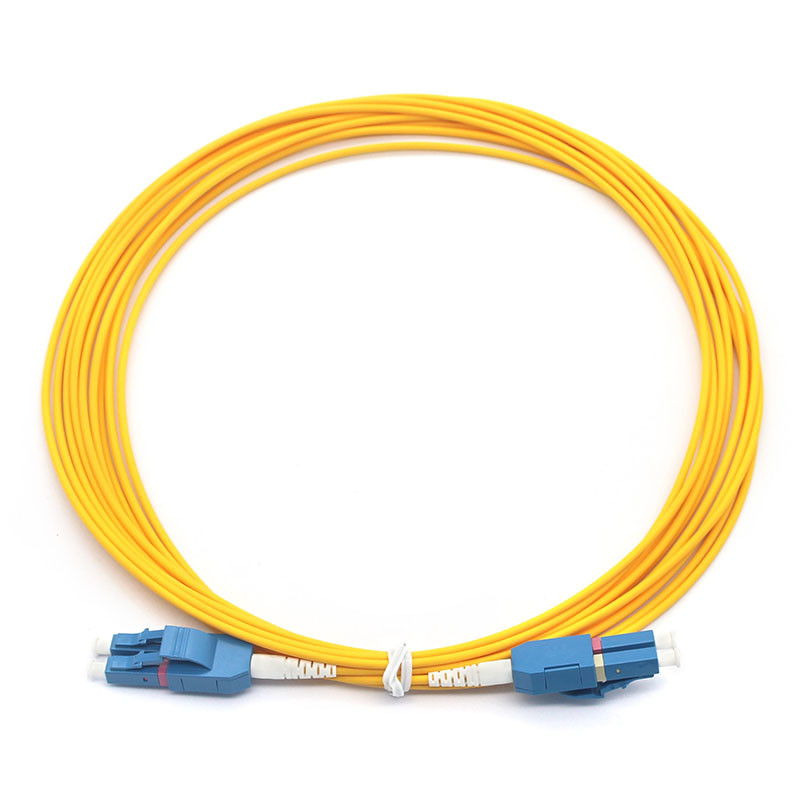

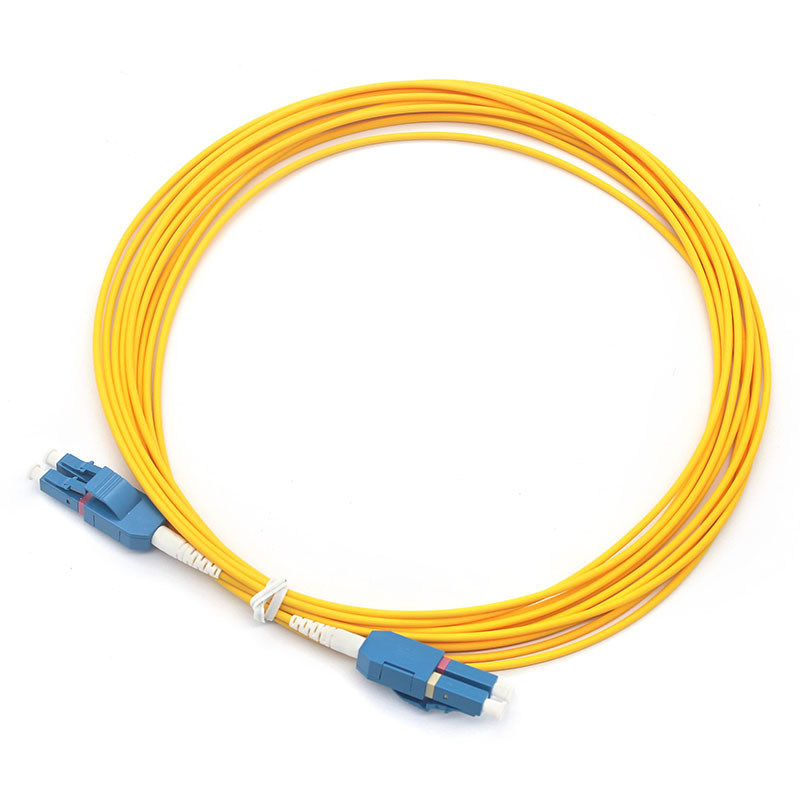

Duplex LC UPC para LC UPC Fibra Ótica Cordão de Parche para Uniboot Single Mode
Os patchcords de fibra óptica são componentes para ligar equipamentos e componentes em redes de fibra óptica.Existem muitos tipos de acordo com diferentes tipos de conector de fibra óptica, incluindo FC SV SC LC ST E2000N MTRJN MPO etc.. com modo único ((9/125um) e multimodo (50/125 ou 62.5/125). Material da jaqueta de cabo pode ser PVC, LSZH; OFNR, OFNP etc. Existem fibras simples, duplex, multi, fita ventilador e fibra de fecho.
Especificações:
| Parâmetro |
Unidade |
Modo |
PC |
UPC |
APC |
| Tipo |
| Perda de inserção |
dB |
SM |
< 0.3 |
< 0.3 |
< 0.3 |
| MM |
< 0.3 |
< 0.3 |
|
| Perda de retorno |
dB |
SM |
> 50 |
> 50 |
> 60 |
| MM |
> 35 |
> 35 |
|
| Repetitividade |
dB |
Perda adicional < 0,1 dB, perda de retorno < 5 dB |
| Intercambiáveis |
dB |
Perda adicional < 0,1 dB, perda de retorno < 5 dB |
| Tempo de ligação |
vezes |
> 1000 |
| Temperatura de funcionamento |
°C |
-40 C- +75 C |
| Temperatura de armazenamento |
°C |
-40 C- +85 C |
Características:
1.1 Tipos de fibras
1.1.1 Single-Mode (SMF): concebido para transmissão de longa distância (até 100 km ou mais), normalmente utilizando um diâmetro de núcleo/revestimento de 9/125 μm.
1.1.2 Multimodo (MMF): utilizado para distâncias mais curtas (até 500m2km), com tamanhos comuns de núcleo de 50/125μm ou 62,5/125μm.
1.2 Tipos de conectores
1.2.1 LC (Lucent Connector): pequeno fator de forma, popular em aplicações de alta densidade.
1.2.2 SC (Subscriber Connector): projeto push-pull, comumente utilizado em comunicações de dados e telecomunicações.
1.2.3 FC (Ferrule Connector): Tipo de parafuso, frequentemente utilizado em ambientes de vibração elevada.
1.2.4 ST (ponta reta):Estilo baioneta, usado em redes mais antigas.
1.2.5 MTP/MPO: Conectores multifibras para ligações de alta capacidade (por exemplo, fibras 12/24).
1.3 Tipos polacos
1.3.1 PC (Contacto Físico): ligeiramente arredondado para reduzir os espaços de ar.
1.3.2 UPC (Ultra Physical Contact): Perda de reflexão mais elevada (~-55 dB).
1.3.3 APC (Angled Physical Contact): 8° de face final em ângulo para um mínimo de reflexo traseiro (~-65dB).
1.4 Capa de cabo
1.4.1 Simplex: fibra única, cabo único.
1.4.2 Duplex: duas fibras (muitas vezes para Tx/Rx).
1.4.3 Blindados: reforçados para ambientes adversos.
1.4.4 Insensibilidade à curvatura (BI): resistente a curvas apertadas.
Aplicação:
2.1 Painéis de correcção dentro dos armários de comunicações
2.2 Comunicações de dados de alta taxa de bits
2.3 Salto do armário de comunicações
2.4 Transmissão analógica de vídeo
2.5 Comunicações entre o armário e a tomada da parede

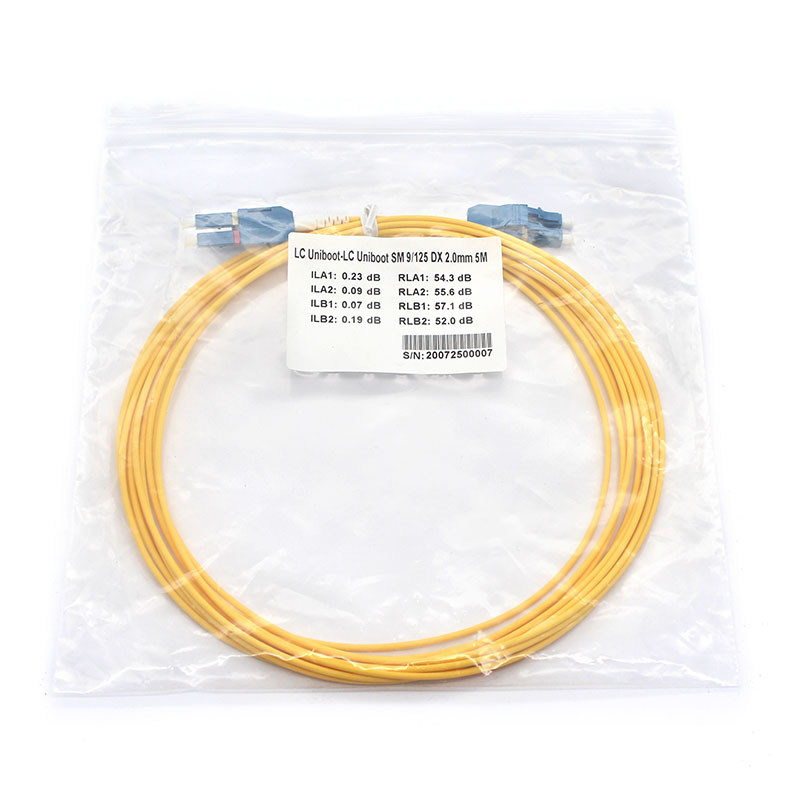

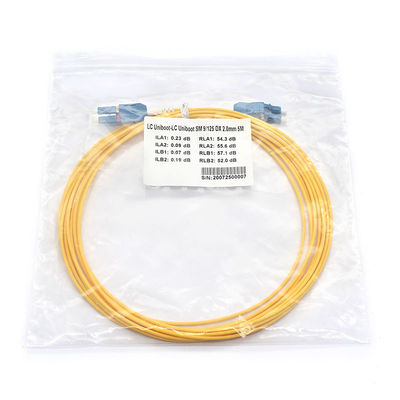

Embalagem:
1Saco de plástico.
2Caixa interna.
3Caixa exterior
