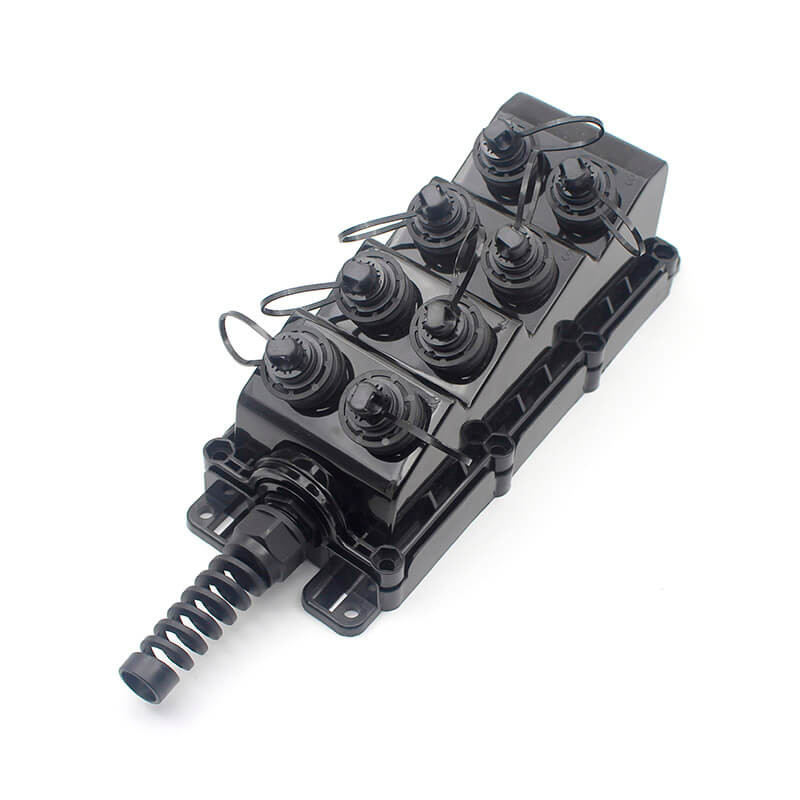

Caixa Terminal de Serviço Múltiplo (MST) de 8 Portas para FTTA
O Terminal de Serviço Multiportas (MST) é projetado para distribuição de fibra óptica de alta densidade em redes de telecomunicações externas e FTTA. A classificação IP68 à prova d'água, combinada com materiais retardadores de chama e hardware durável em aço inoxidável 304, garante que esta caixa MST funcione de forma confiável em ambientes desafiadores. Oferece opções de instalação flexíveis e suporta cabos de queda FastConnect, tornando-a uma excelente escolha para torres de telecomunicações, implantações remotas e configurações de rede de emergência.
Especificação:
1.1 Parâmetros da Fibra:
| Nº |
Itens |
Unidade |
Especificação |
| G.657A1 |
| 1 |
Diâmetro do Campo Modal |
1310nm |
um |
8.4-9.2 |
| 1550nm |
um |
9.3-10.3 |
| 2 |
Diâmetro do Revestimento |
um |
125±0.7 |
| 3 |
Não Circularidade do Revestimento |
% |
≤ 0.7 |
| 4 |
Erro de Concentricidade Núcleo-Revestimento |
um |
≤ 0.5 |
| 5 |
Diâmetro do Revestimento |
um |
240±0.5 |
| 6 |
Não Circularidade do Revestimento |
% |
≤ 6.0 |
| 7 |
Erro de Concentricidade Revestimento-Revestimento |
um |
≤ 12.0 |
| 8 |
Comprimento de Onda de Corte do Cabo |
nm |
λ∞≤ 1260 |
| 9 |
Atenuação (máx.) |
1310nm |
dB/km |
≤ 0.35 |
| 1550nm |
dB/km |
≤ 0.21 |
| 1625nm |
dB/km |
≤ 0.23 |
| 10 |
Perda por Macro-Curvatura |
Raio de 10tumx15mm @1550nm |
dB |
≤ 0.25 |
| Raio de 10tumx15mm @1625nm |
dB |
≤ 0.10 |
| Raio de 1tumx10mm @1550nm |
dB |
≤ 0.75 |
| Raio de 1tumx10mm @1625nm |
dB |
≤ 1.5 |
1.2 Parâmetros do Cabo:
| Itens |
Especificações |
| Fio de Tom |
AWG |
24 |
| Dimensão |
0.61 |
| Material |
Cobre |
| Contagem de Fibras |
2-12 |
| Fibra com Revestimento Colorido |
Dimensão |
250±15um |
| Cor |
Cor Padrão |
| Tubo Tampão |
Dimensão |
2.0 ±0.1mm |
| Material |
PBT e Gel |
| Cor |
Branco |
| Elemento de Resistência |
Dimensão |
2.0 ±0.2mm |
| Material |
FRP |
| Jaqueta Externa |
Diâmetro |
3.0x4.5mm; 4x7mm; 4.5x8.1mm; 4.5x9.8mm |
| Material |
PE |
| Cor |
Preto |
1.3 Características Mecânicas e Ambientais:
| Itens |
Unidade |
Especificações |
| Tensão (Longo Prazo) |
N |
300 |
| Tensão (Curto Prazo) |
N |
600 |
| Esmagamento (Longo Prazo) |
N/10cm |
1000 |
| Esmagamento (Curto Prazo) |
N/10cm |
2200 |
| Raio de Curvatura Mínimo (Dinâmico) |
mm |
60 |
| Raio de Curvatura Mínimo (Estático) |
mm |
60 |
Características:

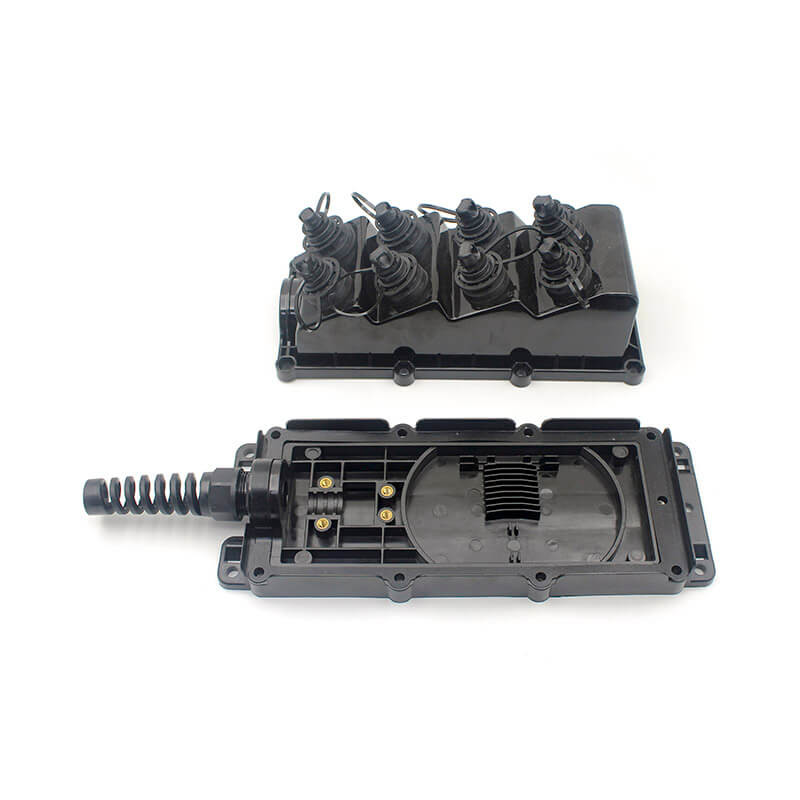

2.1 Esta caixa MST oferece amplo espaço para gerenciar redes de fibra óptica em maior escala, ideal para aplicações FTTA e telecomunicações.
2.2 Totalmente à prova d'água e poeira, esta caixa garante proteção confiável contra condições climáticas adversas e externas.
2.3 Construída com plástico PC+ABS retardador de chama e hardware em aço inoxidável 304, esta caixa MST é construída para suportar temperaturas extremas e condições climáticas.

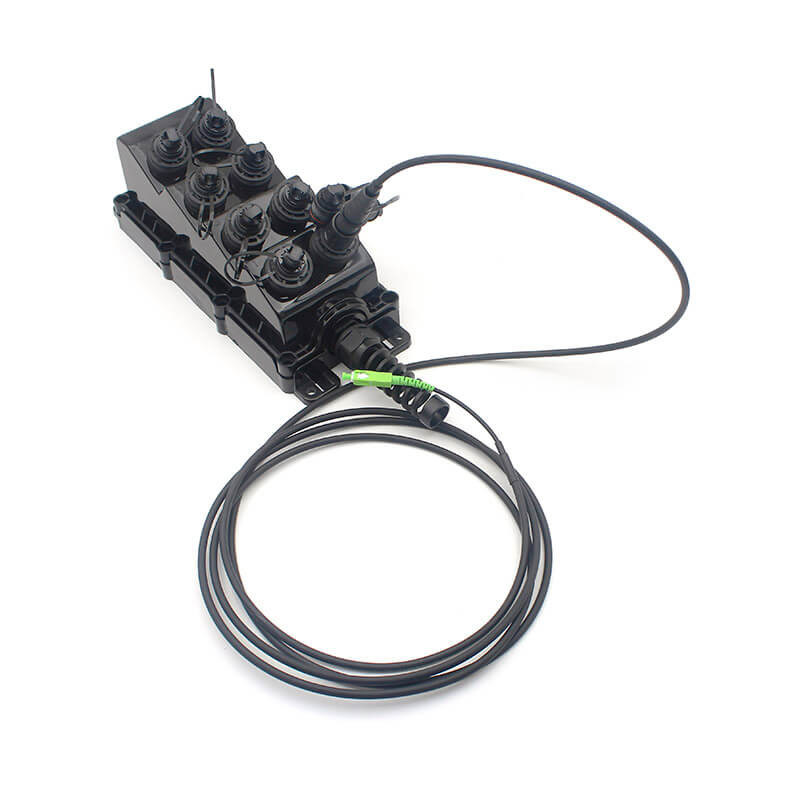

2.4 Suporta cabos de queda FastConnect plug-and-play para implantação rápida, sem emendas, tornando a configuração mais fácil e rápida para FTTH, FTTA e outras instalações externas.
2.5 Cabo de entrada dielétrico, tonalizável ou blindado
2.6 Opções de montagem em poste, pedestal, caixa de passagem ou fio
2.7 Enviado com suporte de montagem universal
2.8 Embalagem de fácil utilização permite o desenrolar fácil
Aplicação:
3.1 FTTA (Fibra para a Antena):Projetada para instalações de rede de telecomunicações externas, a caixa MST oferece distribuição de fibra óptica de alta capacidade, ideal para torres de telecomunicações e sistemas de antenas.
3.2 Redes de Telecomunicações: Perfeita para gerenciar conexões de fibra óptica em estações base, antenas e nós de rede, garantindo transmissão de dados estável e de alta velocidade.
3.3 Redes de Áreas Rurais e Remotas:
3.4 Configurações de Rede Temporárias
