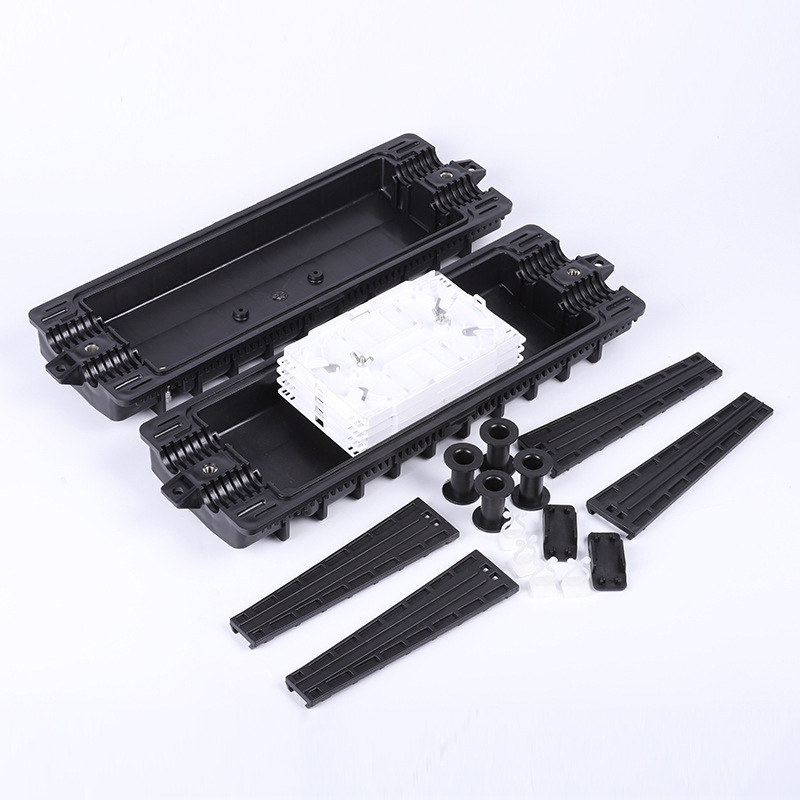

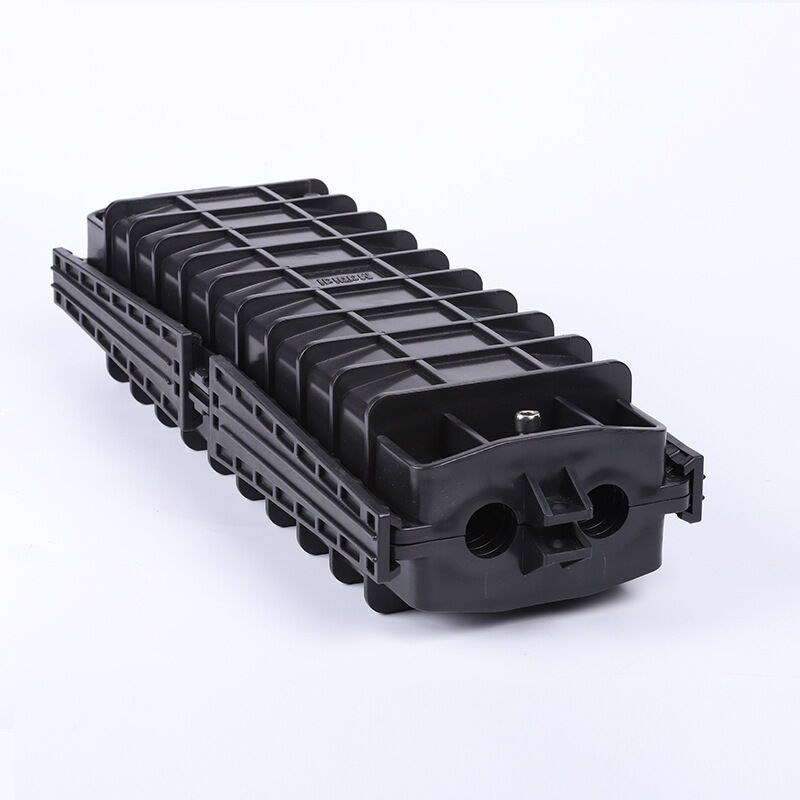

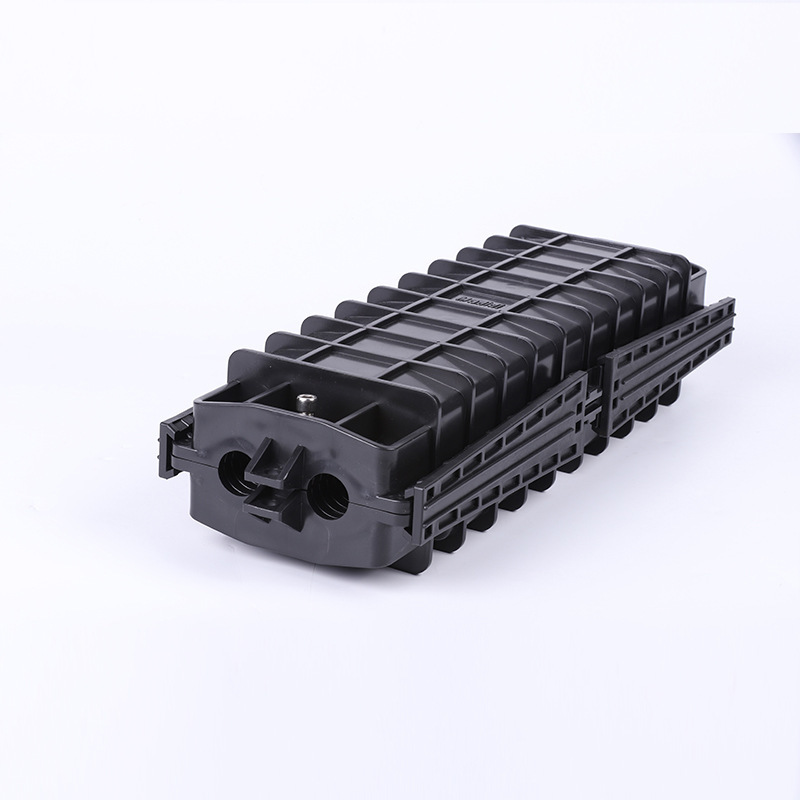

Fechamento de Emenda de Fibra Óptica Tipo Inline com 48 Fibras, 2 Entradas e 2 Saídas, à Prova d'Água
Um fechamento de fibra óptica inline é uma carcaça protetora usada para emendar, ramificar e armazenar cabos de fibra óptica ao longo de uma rota de cabo. Diferente de um fechamento tipo cúpula ou montado na parede, ele é projetado para ser instalado em linha (diretamente no cabo) em aplicações aéreas, subterrâneas ou enterradas, criando um ponto de junção selado, durável e reentrante.
Especificação:
| Vantagens |
Desvantagens |
| Proteção Ambiental: Excelente vedação contra umidade/contaminantes. |
Habilidade de Instalação: Requer técnicos treinados para vedação adequada. |
| Proteção Mecânica: Protege as emendas contra esmagamento, impacto e tensão. |
Tamanho: Pode ser volumoso, especialmente para altas contagens de fibras. |
| Flexibilidade: Reentrante para modificações na rede. |
Custo: Custo inicial mais alto do que mangas mecânicas simples (mas justificado para instalações permanentes). |

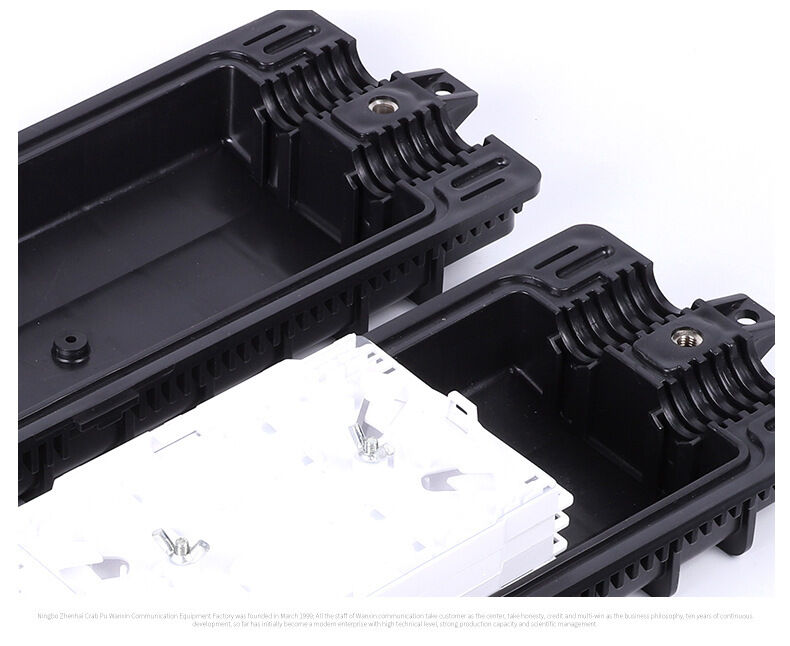

| Organização: Bandejas internas mantêm as fibras gerenciadas e identificáveis. |
Carga de Vento Aérea: Adiciona um ponto de carga de vento no vão aéreo. |
Tipos:
1.1 Por Instalação:
Aérea: Montada em um cabo de suporte entre postes. Leve, resistente a UV, com suportes de suspensão fortes.
Subterrânea/Enterrada: Instalada em poços de visita, caixas de inspeção ou diretamente enterrada. Possuem carcaças robustas e resistentes à corrosão e, frequentemente, um formato cilíndrico tipo "pílula" para suportar a pressão do aterro e a umidade.
Em Duto: Instalada dentro de um conduíte ou duto.
1.2 Por Entrada/Saída de Cabo:
Passante (Reto): O mais comum. O cabo entra por uma extremidade e sai pela outra, mantendo o caminho linear. Usado para emendas ponto a ponto.
Ramificação (Derivação): Um ou mais cabos entram, e múltiplos cabos menores saem. Usado para distribuição ou divisão de rede.
Emenda em T (Butt Splicing): Dois cabos entram por extremidades opostas e são emendados internamente.
Aplicações:
2.1 Redes de Longa Distância e Tronco: Emenda de cabos em longas distâncias (ex: entre cidades).
2.2 Redes Fiber-to-the-Home (FTTH): Criação de pontos de distribuição onde um cabo alimentador é ramificado em múltiplos cabos de drop.
2.3 Reparo e Restauração de Rede: Restauração rápida de um cabo rompido emendando uma nova seção.
2.4 Junção de Segmentos de Cabo: Conexão de rolos de cabo de comprimento de fabricação durante a implantação inicial.
2.5 Pontos de Transição: Mudança de tipos de cabo (ex: de aéreo para enterrado) ou conexão de cabo blindado para não blindado.
Como Selecionar o Fechamento Inline Correto:
3.1 Ambiente: Aéreo, enterrado, subaquático? Determina a classificação IP (Ingress Protection) (ex: IP68 para submersível) e a resistência do material.
3.2 Contagem de Cabos e Fibras: Deve acomodar o número de cabos e o total de filamentos de fibra (ex: 2 cabos x 144 fibras cada).
3.3 Reentrabilidade: Você precisa adicionar fibras ou reconfigurar posteriormente? A maioria é projetada para múltiplas reentradas.
3.4 Método de Vedação: Termorretrátil (muito confiável, mas precisa de maçarico), vedação com gel (mais limpo, sem ferramentas) ou compressão mecânica.
3.5 Tamanho e Configuração das Portas: Certifique-se de que tenha portas suficientes do diâmetro correto para seus cabos.
3.6 Conformidade com Normas: Deve atender às normas relevantes da indústria (ex: Telcordia GR-771, ICEA).
